Polijsten:

• De boor is gepolijst tot een gladde afwerking om wrijving te verminderen en spaanafvoer te verbeteren.

Coating (optioneel):

• Sommige boren voor diepe gaten kunnen worden gecoat met materialen zoals titaniumnitride (TiN) of titaniumcarbonitride (TiCN) om hun slijtvastheid en prestaties verder te verbeteren.

Montage (voor BTA en uitwerpboren):

• Bij BTA- en ejectorboren worden meerdere onderdelen geassembleerd, waaronder de boorkop, de schacht en het koelsysteem. Deze componenten worden zorgvuldig geassembleerd om de juiste uitlijning en functionaliteit te garanderen.

1. Inspectie en kwaliteitscontrole:

• Tijdens het hele productieproces worden strenge kwaliteitscontrolemaatregelen geïmplementeerd om ervoor te zorgen dat de diepgatboor voldoet aan strenge normen voor maatnauwkeurigheid, concentriciteit, oppervlakteafwerking en prestaties.

Door deze nauwgezette stappen te volgen, kunnen fabrikanten hoogwaardige diepgatboren produceren die uitzonderlijke prestaties, nauwkeurigheid en standtijd leveren bij veeleisende boortoepassingen. De nauwkeurige engineering en aandacht voor details bij de productie zorgen ervoor dat deze gereedschappen de uitdagingen van het boren van diepe gaten efficiënt en betrouwbaar aankunnen.

Diepgatboren worden, afhankelijk van het type (pistoolboor, BTA-boor of ejectorboor), meestal gemaakt van een combinatie van materialen die zijn gekozen voor hun specifieke eigenschappen om optimale prestaties te garanderen bij veeleisende boortoepassingen. Hier volgt een overzicht van de gebruikte materialen:

Snijkop:

1. Hardmetaal (WC): Dit is het meest gebruikte en geprefereerde materiaal voor boorpunten voor diepe gaten vanwege de extreme hardheid, slijtvastheid en het vermogen om een scherpe snijkant te behouden, zelfs bij hoge temperaturen die ontstaan tijdens het boren van diepe gaten. Het is geschikt voor een groot aantal materialen, waaronder gehard staal, roestvrij staal en exotische legeringen.
2. Hardmetaal getipt (TCT): Sommige boren voor diep boren, vooral die voor minder veeleisende toepassingen of grotere diameters, hebben een hardmetalen punt die op een stalen body is gesoldeerd. Dit combineert de hardheid van hardmetaal met de taaiheid en kosteneffectiviteit van staal.

Boorlichaam (schacht):

1. Gelegeerd staal: Hoogwaardig gelegeerd staal wordt meestal gebruikt voor het boorlichaam (schacht) vanwege de sterkte, duurzaamheid en weerstand tegen buigen of vervorming onder de druk van het boren in diepe gaten.
2. Roestvrij staal: In sommige gevallen wordt roestvast staal gebruikt voor het boorlichaam om een betere corrosiebestendigheid te verkrijgen, vooral in omgevingen waar de boor kan worden blootgesteld aan agressieve chemicaliën of vloeistoffen.

Interne koelbuis (pistoolboren en uitwerpboren):

1. Roestvrij staal: Roestvast staal wordt vaak gebruikt voor de interne koelmiddelbuis vanwege de corrosiebestendigheid en het vermogen om de hoge druk koelmiddelstroom te weerstaan.

Extra onderdelen (BTA boren):

1. Boorkop: De boorkop in BTA boren kan gemaakt zijn van volhardmetaal of voorzien zijn van hardmetalen inzetstukken voor snijkanten.
2. Steunkussens: Deze zijn vaak gemaakt van hardmetaal of keramische materialen om slijtvastheid en ondersteuning te bieden tijdens het boren.

Optionele coatings:

1. Titanium Nitride (TiN): Deze goudkleurige coating kan op de snijpunt worden aangebracht om de hardheid verder te verhogen, de wrijving te verminderen en de slijtvastheid te verbeteren.
2. Titanium Carbonitride (TiCN): Deze zwarte coating biedt een nog grotere hardheid en slijtvastheid dan TiN, waardoor deze geschikt is voor het boren van hardere materialen of toepassingen met hoge snijsnelheden.
3. Aluminium Titanium Nitride (AlTiN): Deze coating staat bekend om zijn hoge temperatuurbestendigheid en wordt vaak gebruikt bij boren met hoge snelheid.
4. Andere coatings: Andere coatings, zoals diamantachtige koolstof (DLC) of chroomnitride (CrN), kunnen ook worden gebruikt in specifieke toepassingen om de prestaties en levensduur van boren voor diepe gaten verder te verbeteren.

Door zorgvuldig de juiste materialen en coatings voor elk onderdeel te kiezen, kunnen fabrikanten boren voor diepgaten creëren die geoptimaliseerd zijn voor specifieke toepassingen, waardoor precisie, nauwkeurigheid en een langere levensduur van het gereedschap verzekerd zijn in veeleisende booromgevingen voor diepgaten.

Coatings voor diepgatboren verbeteren de prestaties, de levensduur van het gereedschap en de algehele boorefficiëntie aanzienlijk. Hieronder vindt u de gangbare en gespecialiseerde coatings die worden gebruikt om boren voor diepe gaten te verbeteren:

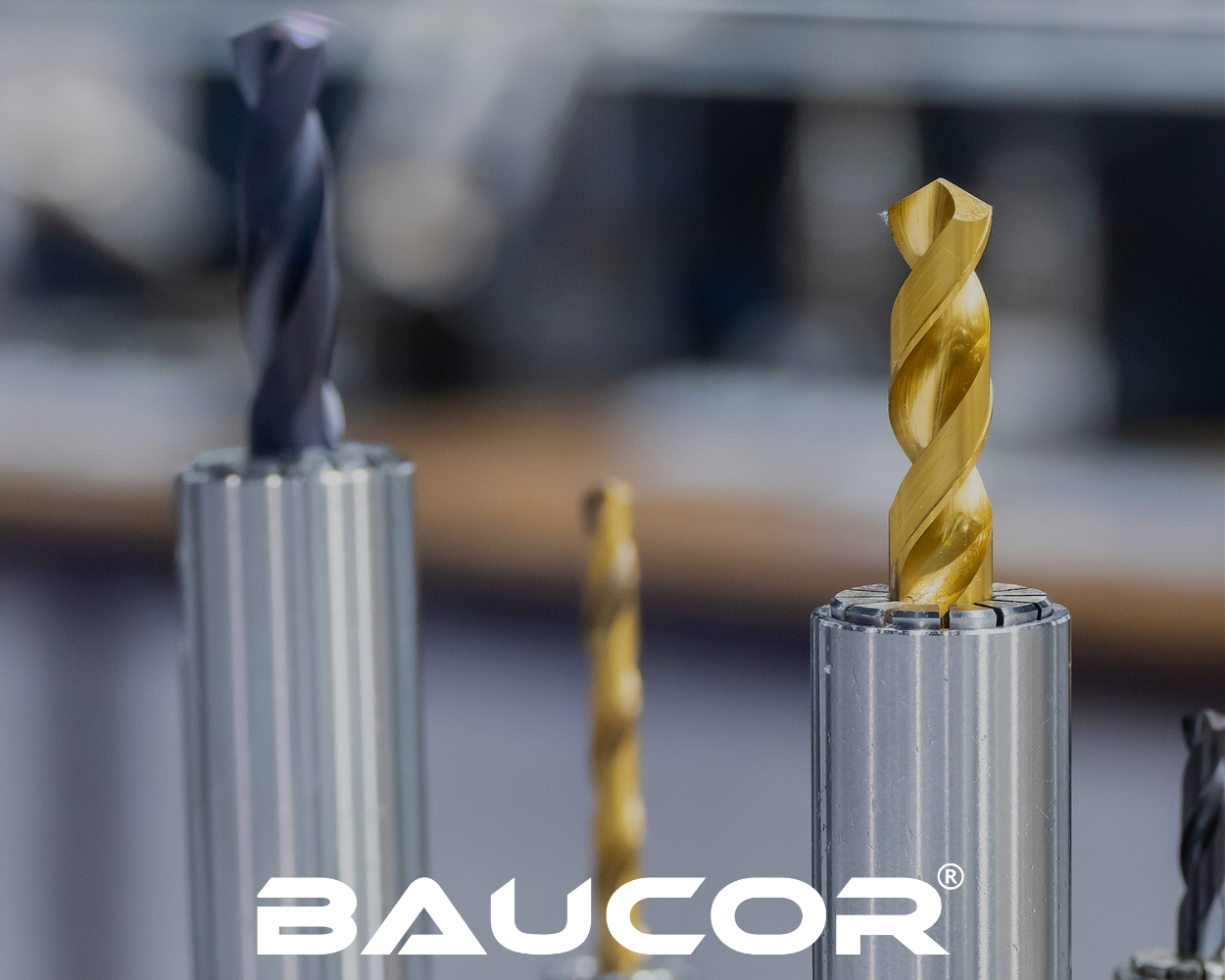

Gebruikelijke coatings:

1. Titaannitride (TiN): Deze goudkleurige coating wordt veel gebruikt vanwege zijn hardheid, verminderde wrijving en verbeterde hittebestendigheid. Diepgatboren met TiN-coating gaan langer mee en presteren beter in verschillende materialen.
2. Titaancarbonitride (TiCN): Deze harde, zwarte coating biedt een superieure slijtvastheid en lagere wrijving in vergelijking met TiN. Diepgatboren met TiCN-coating zijn zeer geschikt voor het bewerken van schurende materialen en voor boortoepassingen met hoge snelheid.
3. Titaanaluminiumnitride (TiAlN): Deze violet gekleurde coating heeft een uitstekende hittebestendigheid en hardheid, waardoor het ideaal is voor boortoepassingen met hoge snelheden en hoge temperaturen. Boren met een TiAlN-coating blinken uit in het bewerken van gehard staal en andere moeilijke materialen.
4. Aluminium Titaan Nitride (AlTiN): Deze harde, lichtgrijze coating heeft een hoge oxidatietemperatuur en slijtvastheid. Boren met AlTiN-coating zijn geschikt voor hogesnelheidsbewerkingen van moeilijk te verspanen materialen zoals roestvrij staal en legeringen op nikkelbasis.

Gespecialiseerde coatings:

1. Diamantachtige koolstof (DLC): Deze dunne, harde coating biedt uitzonderlijke slijtvastheid, lage wrijving en chemische inertie. Boren met DLC-coating zijn geschikt voor het bewerken van non-ferrometalen, kunststoffen en composieten.
2. Chroomnitride (CrN): Deze coating biedt een goede slijtage- en corrosiebestendigheid, waardoor het geschikt is voor boren in corrosieve omgevingen of materialen die de neiging hebben om aan de boor te kleven.
3. HiPIMS (High Power Impulse Magnetron Sputtering): Deze geavanceerde coatingtechnologie produceert extreem dichte en gladde coatings met verbeterde hechting en slijtvastheid. Boren voor diepe gaten met HiPIMS-coating bieden superieure prestaties en een langere levensduur bij veeleisende toepassingen.

De juiste coating kiezen:

De ideale coating voor een diepgatboor hangt af van verschillende factoren, waaronder:

• Het te boren materiaal: De hardheid en abrasiviteit van het te boren materiaal zijn van invloed op het type coating dat nodig is. Hardere materialen vereisen over het algemeen meer slijtvaste coatings.
• Booromstandigheden: Boren met hoge snelheden of hoge temperaturen kan coatings met een superieure hittebestendigheid vereisen.
• Gewenste levensduur gereedschap: Coatings kunnen de levensduur van diepgatboren aanzienlijk verlengen, dus door de juiste coating te kiezen kunt u de kosten voor het vervangen van gereedschap beperken.

Overleg met de fabrikant van de diepgatboor of een deskundige leverancier kan u helpen de optimale coating te kiezen voor uw specifieke behoeften. Door rekening te houden met het materiaal, de booromstandigheden en de gewenste levensduur van het gereedschap, kunt u ervoor zorgen dat uw diepgatboren de best mogelijke prestaties en levensduur leveren.

Diepgatboren zijn gespecialiseerde gereedschappen die worden gebruikt om precieze en nauwkeurige gaten te maken met een hoge diepte-diameterverhouding. Dit unieke vermogen maakt ze essentieel in verschillende industrieën en toepassingen waar traditionele boormethoden tekortschieten.

Industriële toepassingen:

• Ruimtevaart: Diepgaten boren is cruciaal voor het maken van ingewikkelde doorgangen en koelgaten in kritieke luchtvaartonderdelen zoals turbineassen, onderdelen van landingsgestellen en hydraulische verdeelstukken. Deze gaten zorgen voor een goede werking en structurele integriteit.
• Automobielindustrie: In de auto-industrie worden diepgatboren gebruikt om oliegalerijen en koelvloeistofdoorgangen te maken in motorblokken, cilinderkoppen, krukassen en transmissieonderdelen. Deze doorgangen zijn essentieel voor het behoud van optimale motorprestaties en een lange levensduur.
• Medische apparatuur: De industrie voor medische apparatuur vertrouwt op diepboren voor het maken van nauwkeurige gaten in chirurgische instrumenten, implantaten en andere medische onderdelen. De nauwkeurigheid en oppervlakteafwerking van deze gaten zijn essentieel voor de functionaliteit en veiligheid van medische apparatuur.
• Mallen maken: Diepgaten boren wordt veel gebruikt in de matrijzenmakerij om koelkanalen te maken in matrijzen die gebruikt worden voor het spuitgieten van kunststof. Deze kanalen helpen de temperatuur van de mal te regelen tijdens het injectieproces, wat resulteert in hoogwaardige en maatvaste kunststof onderdelen.
• Energie: In de olie- en gasindustrie worden diepgatboren gebruikt om nauwkeurige gaten te maken in boorapparatuur, pijpen en andere onderdelen. Deze gaten zijn cruciaal voor de doorgang van vloeistoffen en andere kritieke functies in het winningsproces.
• Defensie: De defensie-industrie maakt gebruik van diepgatboren voor de productie van vuurwapens, artillerievaten en andere militaire onderdelen die diepe, precieze gaten vereisen. De nauwkeurigheid en oppervlakteafwerking van deze gaten zijn van vitaal belang voor de prestaties en betrouwbaarheid van wapens.

Andere toepassingen:

• Algemene productie: Boren met diepe gaten worden in verschillende productiesectoren gebruikt om gaten te maken in onderdelen voor machines, gereedschappen en andere apparatuur. Voorbeelden zijn hydraulische cilinders, assen en spindels.
• Wetenschappelijk onderzoek: Diepgatboren wordt ook gebruikt in wetenschappelijk onderzoek voor toepassingen zoals het boren van monsters uit de aardkorst of het maken van diepe gaten voor geologisch onderzoek.

Over het algemeen spelen diepgatboren een vitale rol in tal van industrieën waar precieze en diepe gaten essentieel zijn voor de functionaliteit, prestaties en veiligheid van producten. Door hun gespecialiseerde ontwerp en mogelijkheden zijn ze onmisbare gereedschappen in de moderne productie en techniek.

Diepgatboren zijn onmisbare gereedschappen in verschillende industrieën waar het maken van precieze en diepe gaten essentieel is. Hier zijn de belangrijkste industrieën die gebruik maken van diepgatboren:

1. Ruimtevaart: De lucht- en ruimtevaartindustrie is sterk afhankelijk van diepgatboren voor de productie van kritieke onderdelen zoals turbineassen, onderdelen van landingsgestellen en hydraulische verdeelstukken. Deze gaten zijn essentieel voor de oliestroom, koeling en structurele integriteit.
2. Auto-industrie: In de automobielsector worden diepboringen gebruikt om oliegalerijen, koelvloeistofdoorgangen en andere kritieke kanalen te creëren in motorblokken, cilinderkoppen, krukassen en transmissieonderdelen. Dit zorgt voor optimale motorprestaties en een lange levensduur.
3. Medische apparaten: Boren met diepe gaten zijn cruciaal in de industrie voor medische apparatuur voor de productie van chirurgische instrumenten, implantaten en andere onderdelen die precieze en braamvrije gaten vereisen.
4. Mallen maken: De matrijzenindustrie maakt veel gebruik van diepgatboren om koelkanalen te creëren in matrijzen die gebruikt worden voor het spuitgieten van kunststof. Deze kanalen zorgen voor consistente matrijstemperaturen, wat resulteert in hoogwaardige en maatnauwkeurige kunststof onderdelen.
5. Olie en gas: Diepgaten boren is essentieel in de olie- en gasindustrie voor het maken van diepe gaten in boorapparatuur, pijpen en andere onderdelen. Deze gaten worden gebruikt voor vloeistofdoorvoer, drukregeling en andere kritieke functies tijdens het boren.
6. Verdediging: Diepgaten boren speelt een belangrijke rol in de defensie-industrie voor de productie van vuurwapens, artillerievaten en andere militaire onderdelen die diepe, precieze gaten met strikte toleranties vereisen.
7. Energie: De energiesector maakt gebruik van diepboringen voor verschillende toepassingen, zoals het maken van gaten in turbineonderdelen voor energieopwekking en het boren van geothermische putten.
8. Hydrauliek en pneumatiek: Diepgatboren worden gebruikt om precieze en gladde gaten te maken in hydraulische en pneumatische cilinders, kleppen en andere componenten waarbij lekvrije prestaties essentieel zijn.
9. Algemene productie: Diepgatboren worden ook gebruikt in verschillende productiesectoren om gaten te maken in onderdelen voor machines, gereedschappen en andere apparatuur. Voorbeelden zijn assen, spindels en hydraulische cilinders.

De veelzijdigheid en precisie van boren voor diepe gaten maken ze van onschatbare waarde in deze industrieën, waar de kwaliteit en nauwkeurigheid van diepe gaten essentieel zijn voor de prestaties, veiligheid en levensduur van het product.

Diepgatboren zijn gespecialiseerde gereedschappen die specifieke machines vereisen voor optimale prestaties en efficiëntie. Dit zijn de belangrijkste soorten machines die worden gebruikt voor diepgatboren:

1. Pistoolboormachines: Deze machines zijn speciaal ontworpen voor pistoolboren, dat zijn boren met één groef en interne koelkanalen. Pistoolboormachines hebben hogedrukkoelvloeistofsystemen, precieze spindelrotatie en stijve structuren om nauwkeurig en efficiënt boren van diepe gaten te garanderen. Ze worden vaak gebruikt voor gaten met een kleinere diameter.
2. BTA boormachines: BTA (Boring and Trepanning Association) boormachines worden gebruikt voor diepgatboren met een grotere diameter. Deze machines maken gebruik van BTA boren, die meerdere snijkanten hebben en interne koelmiddeltoevoer door de boorkop. BTA boormachines staan bekend om hun hoge materiaalverwijdering en hun vermogen om diepe, rechte gaten te maken.
3. Ejector boormachines: Deze machines gebruiken ejectorboren, die een uniek dubbel buisontwerp hebben voor een efficiënte spaanafvoer en koelmiddeltoevoer. Ejector boormachines zijn geschikt voor een breed scala aan gatdiameters en -dieptes.
4. Diepgatboorcentra: Deze machines zijn veelzijdig en kunnen verschillende diepgatboortechnieken aan, waaronder pistoolboren, BTA-boren en uitwerpboren. Ze zijn vaak uitgerust met CNC-technologie (Computer Numerical Control) voor automatisering en precisie.
5. CNC-draaibanken en bewerkingscentra: CNC-draaibanken en bewerkingscentra zijn niet uitsluitend bedoeld voor diepgatboren, maar kunnen worden uitgerust met speciale gereedschappen en hogedrukkoelvloeistofsystemen om diepgatboringen uit te voeren. Dit wordt vaak gebruikt voor complexe onderdelen die zowel draaien als boren vereisen.
6. Op maat gemaakte machines: In sommige gevallen worden op maat gemaakte machines ontworpen voor specifieke toepassingen van diepgatboren. Deze machines worden op maat gemaakt om te voldoen aan unieke eisen voor gatgrootte, diepte, materiaal en productievolume.

De keuze van de machine hangt af van verschillende factoren, waaronder de gewenste gatgrootte, diepte, materiaal, vereiste precisie en productievolume. Overleg met machinefabrikanten of experts is aan te raden om te bepalen welke machine het meest geschikt is voor uw specifieke behoeften op het gebied van diepgatboren.

Hier volgen nog enkele punten om rekening mee te houden:

• Hogedruk koelsystemen: Diepgatboormachines hebben hogedrukkoelvloeistofsystemen nodig om spanen effectief te verwijderen en de snijzone te koelen.
• Stijve machineconstructie: De machines moeten stijf zijn om trillingen te minimaliseren en de rechtheid van de geboorde gaten te garanderen.
• Gespecialiseerd gereedschap: Voor het boren van diepe gaten is vaak speciaal gereedschap nodig, zoals pistoolboren, BTA-boren en uitwerpboren, samen met de juiste houders en adapters.

Door de verschillende soorten machines en hun mogelijkheden te begrijpen, kunt u een weloverwogen beslissing nemen en de juiste machine kiezen voor uw toepassing voor diepgatboren.

Als toonaangevende fabrikant van diepgatboren zou Baucor waarschijnlijk een uitgebreide reeks diensten voor ontwerp en technische ondersteuning aanbieden om ervoor te zorgen dat klanten optimale prestaties en efficiëntie bereiken in hun toepassingen voor diepgatboren. Deze diensten kunnen het volgende omvatten

1. Ontwerp van diepgatboren op maat: Het team van ervaren ingenieurs van Baucor werkt nauw samen met klanten om op maat gemaakte diepgatboren te ontwerpen die zijn afgestemd op hun specifieke behoeften. Dit omvat het optimaliseren van boorgeometrieën, het selecteren van geschikte materialen en coatings, en ervoor zorgen dat de boor exact voldoet aan de specificaties die vereist zijn voor de toepassing.
2. Expertise in materiaalkeuze en coating: Baucor biedt begeleiding bij het selecteren van het meest geschikte materiaal en de coating voor de diepgatboor, rekening houdend met factoren zoals het materiaal van het werkstuk, boorparameters en de gewenste standtijd. Ze bevelen materialen aan zoals volhardmetaal, staal met hardmetalen punt of andere gespecialiseerde materialen, samen met coatings zoals TiN, TiCN of AlTiN om de prestaties en duurzaamheid te verbeteren.
3. Optimalisatie van het boorproces: De ingenieurs van Baucor analyseren de bestaande boorprocessen van de klant en stellen verbeteringen voor om de efficiëntie te verhogen, de slijtage van het gereedschap te verminderen en de algehele productiviteit te verbeteren. Dit kan gaan om het optimaliseren van snijparameters zoals spindelsnelheid, voedingssnelheid en koelmiddeldruk, maar ook het aanbevelen van alternatieve gereedschappen of strategieën.
4. Probleemoplossing en technische ondersteuning: Baucor zou bieden uitgebreide technische ondersteuning om eventuele problemen klanten tegenkomen met hun diepe gat boren aan te pakken. Dit kan bestaan uit probleemoplossing op locatie, hulp op afstand via telefoon of videoconferentie en toegang tot een kennisbank met technische hulpmiddelen en handleidingen voor probleemoplossing.
5. Training en opleiding: Baucor kan trainingsprogramma's of workshops aanbieden om klanten te onderwijzen over het juiste gebruik en onderhoud van diepgatboren. Dit zou operators in staat stellen om de levensduur van het gereedschap te maximaliseren, de boorefficiëntie te verbeteren en betere resultaten te behalen.
6. Toepassingsspecifieke oplossingen: Baucor kan expertise hebben in specifieke industrieën of toepassingen die boren met diepe gaten vereisen, zoals luchtvaart, auto-industrie of medische apparatuur. Ze kunnen deze kennis gebruiken om oplossingen op maat te bieden die voldoen aan de unieke uitdagingen van deze industrieën.
7. Onderzoek en ontwikkeling: Baucor investeert waarschijnlijk in onderzoek en ontwikkeling om hun technologie voor diepgatboren voortdurend te verbeteren en innovatieve oplossingen te ontwikkelen voor complexe booruitdagingen. Ze werken mogelijk samen met klanten aan onderzoeksprojecten of bieden mogelijkheden voor bètatests voor nieuwe producten.

Door een uitgebreid pakket aan ontwerp- en engineering-ondersteunende diensten aan te bieden, kan Baucor klanten helpen de waarde en prestaties van hun diepgatboren te maximaliseren, wat uiteindelijk leidt tot verbeterde productiviteit, lagere kosten en verbeterde productkwaliteit.

Boren voor diepe gaten zijn gespecialiseerde gereedschappen die ontworpen zijn om gaten te maken met een grote diepte-diameterverhouding. Hun ontwerp is cruciaal voor het bereiken van optimale prestaties, precisie en efficiëntie. Hier zijn de belangrijkste ontwerprichtlijnen voor verschillende soorten boren voor diepe gaten:

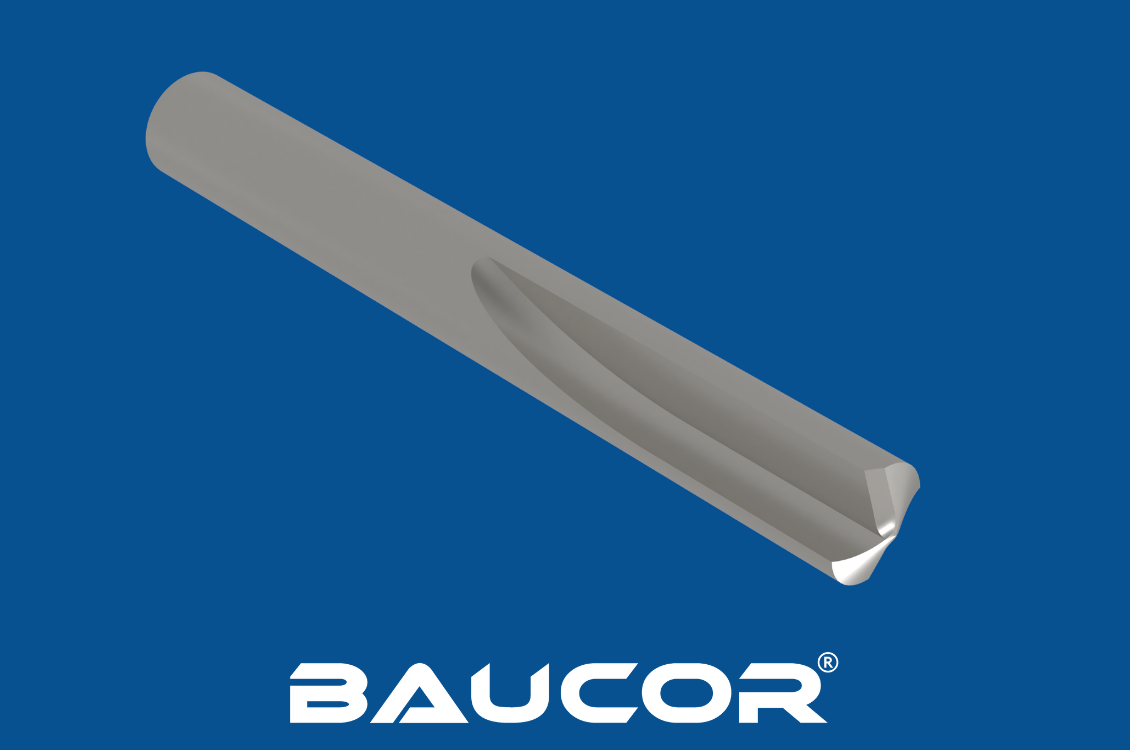

Pistoolboren:

1. Ontwerp met één spiraal: Pistoolboren hebben een enkele rechte spiraal voor efficiënte spaanafvoer en koelmiddeltoevoer. Dit ontwerp minimaliseert wrijving en warmteontwikkeling tijdens het boren.
2. Intern koelmiddelgat: Een centraal koelmiddelgat loopt over de hele lengte van de boor, waardoor koelmiddel onder hoge druk rechtstreeks naar de snijzone wordt geleid. Dit zorgt voor efficiënte koeling en spaanafvoer, wat cruciaal is bij het boren van diepe gaten.
3. Snijtipgeometrie: De geometrie van de snijtip is cruciaal om precieze gaten te maken en slijtage te minimaliseren. Deze omvat de volgende elementen:

• Punthoek: Typisch rond 130 graden, deze hoek beïnvloedt spaanvorming en snijkrachten.
• Margebreedte: De breedte van het vlakke oppervlak achter de snijkant beïnvloedt de spaanafvoer en de snijstabiliteit.
• Liphoogte: Het hoogteverschil tussen de twee snijkanten beïnvloedt de spaandikte en snijkrachten.

1. Geleidepads: Geleideblokken bevinden zich achter de snijkant en helpen de boor te stabiliseren en de rechtheid te behouden tijdens het boren van diepe gaten. Het aantal, de grootte en de vorm van de geleideblokken variëren afhankelijk van de boordiameter en de toepassing.

BTA Boren:

1. Meerdere snijkanten: BTA boren hebben meerdere snijkanten rond de boorkop. Dit zorgt voor een hogere materiaalafname en een efficiënte spaanafvoer door de centrale boring.
2. Interne koelmiddeltoevoer: Koelmiddel wordt via de boorkop naar de snijzone geleid, waardoor een effectieve koeling en spaanafvoer wordt gegarandeerd.
3. Pilootboor: Een pilotboor wordt vaak gebruikt om de BTA boor te geleiden en de initiële geometrie van het gat te bepalen.

Uitwerpboren:

1. Ontwerp met dubbele buis: Ejectorboren hebben een dubbel buisontwerp, waarbij de koelvloeistof door de buitenste buis wordt toegevoerd en de spanen door de binnenste buis worden afgevoerd. Dit creëert een venturi-effect, wat de spaanafvoer verbetert.
2. Ontwerp snijkop: De snijkop heeft meestal twee snijkanten voor efficiënte materiaalverwijdering.

Algemene ontwerpoverwegingen voor alle diepgatboren:

• Materiaalkeuze: Volhardmetaal of hardmetalen puntboren zijn gebruikelijk vanwege hun hardheid en slijtvastheid.
• Coating: Coatings zoals TiN, TiCN of AlTiN kunnen de levensduur en prestaties van het gereedschap verbeteren.
• Totale lengte en diameter: De lengte-diameter verhouding is een kritieke factor bij het bepalen van de stabiliteit en prestaties van de boor.
• Schachtontwerp: Meestal een rechte schacht met een Weldon-vlak voor stevig vastklemmen in de boorhouder van de machine.

Door zich aan deze ontwerprichtlijnen te houden, kunnen fabrikanten diepgatboren van hoge kwaliteit produceren die nauwkeurige, rechte en diepe gaten leveren met een uitstekende oppervlakteafwerking, zodat ze optimaal presteren en lang meegaan in veeleisende toepassingen.
