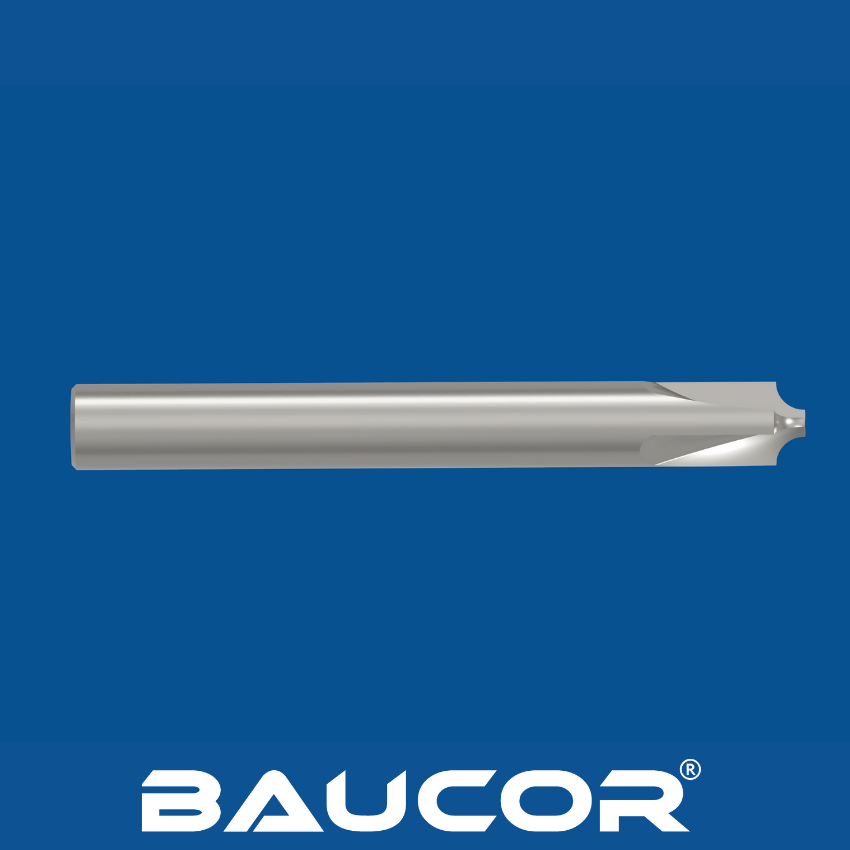

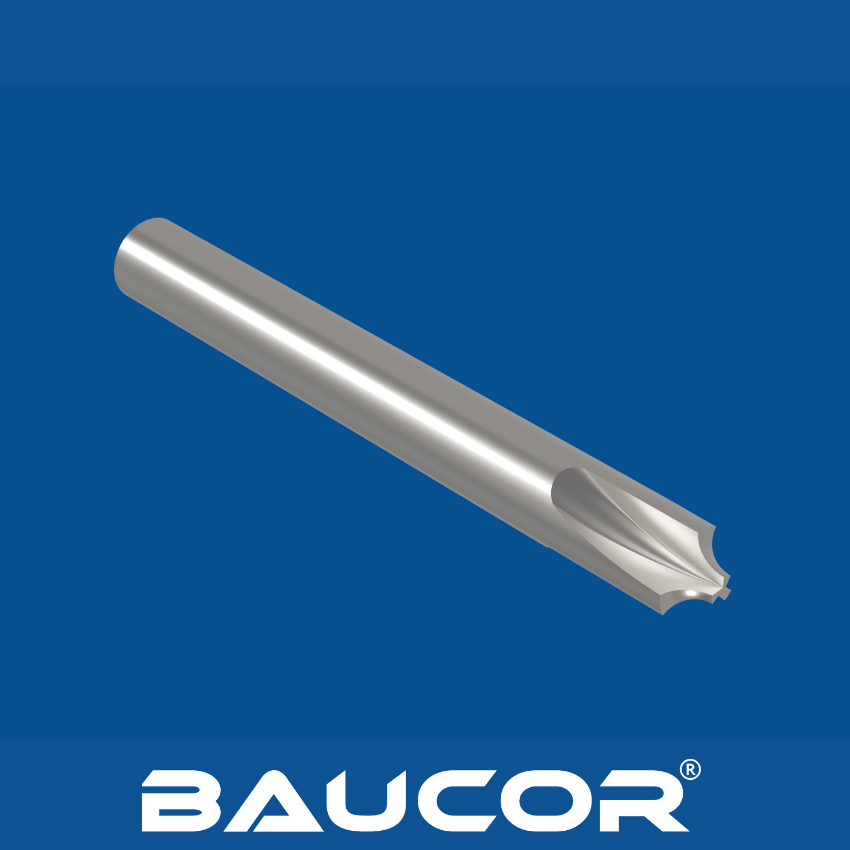

Hoekafrondfrees - Enkele Kop: Voor Het Precisie Afronden van Hoeken

PRECISIE EN PRESTATIES GECOMBINEERD

FREES VOOR AFRONDEN VAN HOEKEN - ENKELZIJDIG

Wat is een enkele hoek afrondfrees? Hoe werkt het?

Wat is een frees voor het afronden van hoeken aan één uiteinde?

Een frees met enkelvoudige hoekafronding is een gespecialiseerd snijgereedschap dat ontworpen is om gladde, afgeronde hoeken te maken op werkstukken. Kenmerken:

  • Ontwerp met één uiteinde: Het snijprofiel bevindt zich slechts aan één kant van het gereedschap, in tegenstelling tot hoekafrondfrezen met twee uiteinden.
  • Hoek-rond profiel: De snijkant heeft een convex radiusprofiel dat vloeiend overgaat in de schacht, speciaal ontworpen om afgeronde hoeken te creëren.

Flenzen: Zorgen voor spaanafvoer tijdens het snijden.

Hoe werkt een afrondfrees met een enkele hoek?

  1. Opstelling: De hoekafrondfrees met één uiteinde wordt vastgezet in de spindel van een CNC-freesmachine of bewerkingscentrum.
  2. Hoekbenadering: Het gereedschap wordt in de buurt van de af te ronden hoek van het werkstuk geplaatst.
  3. Afronden: De frees stort zich in het materiaal en beweegt ofwel in een boog of volgt een contourpad dat in de CNC machine is geprogrammeerd, waarbij nauwkeurig materiaal wordt verwijderd om het afgeronde hoekprofiel te creëren.
  4. Afwerking: Het gereedschap kan nabewerkingen uitvoeren om de gewenste gladheid van het oppervlak van de afgeronde hoek te verkrijgen.

Voordelen van frezen met enkelvoudige hoekafronding

  • Nauwkeurig afronden van hoeken: Creëert gladde, consistente afgeronde hoeken op werkstukken.
  • Ontbramen: Kan gebruikt worden om bramen en scherpe randen te verwijderen na primaire bewerkingen.
  • Verbeterde productveiligheid: Afgeronde hoeken verminderen het risico op letsel of schade aan andere onderdelen tijdens hanteren of assemblage.
  • Veelzijdigheid: Kan gebruikt worden op verschillende materialen.

Hoe wordt een afrondfrees met een enkele hoek vervaardigd?

Afrondfrezen met een enkele hoek ondergaan meestal een combinatie van deze productiestappen:

  • Voorbereiding van de onbewerkte frees: Het ruwe materiaal (hardmetaal of HSS) wordt gesneden en grof gevormd tot een cilindrische vorm met een diameter die overeenkomt met de beoogde schachtmaat.
  • Frezen en geometrie slijpen: Gespecialiseerde CNC-slijpmachines maken de groeven voor spaanafvoer en het initiële afgeronde profiel aan één uiteinde van het gereedschap.
  • Radius slijpen: Nauwkeurig CNC-slijpen wordt gebruikt om de uiteindelijke, nauwkeurige hoekradius op het snijuiteinde van het gereedschap te maken. Deze stap is cruciaal voor het creëren van consistente afgeronde hoeken.
  • Vorming van de schacht: De schacht wordt bewerkt tot de vereiste vorm en grootte om in gereedschapshouders te passen.

  • Warmtebehandeling (hardmetaal): Hardmetalen hoekafrondfrezen ondergaan een warmtebehandeling om de hardheid en slijtvastheid te verbeteren.

  • Coating (optioneel): Coatings zoals TiN of TiAlN kunnen worden aangebracht om de slijtvastheid en standtijd verder te verbeteren.

  • Afwerking en inspectie: Het gereedschap wordt nabewerkt om een glad oppervlak te verkrijgen en te zorgen dat alle afmetingen, inclusief de hoekradius, binnen nauwe toleranties vallen.

  • Productie overwegingen
  • Precisieslijpen: Gespecialiseerde CNC-slijpapparatuur en bekwame operators zijn nodig om een nauwkeurige geometrie van de hoekradius aan de snijkant van het gereedschap te garanderen.
  • Gereedschapsprofiel: Om het exacte radiusprofiel te bereiken dat nodig is voor het afronden van hoeken, is een zorgvuldige selectie en programmering van slijpschijven nodig.
  • Materiaalkeuze: Het materiaal moet sterk genoeg zijn om de snijkrachten te weerstaan en de precieze vorm te behouden bij langdurig gebruik. HSS kan gebruikt worden voor zachtere materialen, terwijl hardmetaal gebruikelijk is voor hardere materialen en grote volumes.

VRAAG EEN OFFERTE AAN

Welke maten vervaardigt Baucor enkelzijdig afgeronde frezen?

Enkelzijdige hoekafrondfrezen zijn er in verschillende maten om aan verschillende behoeften te voldoen. Hier volgt een algemeen overzicht van de belangrijkste afmetingen:

  • Radiusgrootte: De radius van de snijkant bepaalt de grootte van de gemaakte afgeronde hoek. Gangbare radiusmaten variëren van zeer klein (bijv. 1/32") tot vrij groot (bijv. 1/2" of meer).
  • Schachtdiameter: Komt meestal overeen met standaard gereedschapshouders (bijv. 1/4", 1/2", 3/4").
  • Totale lengte: Omvat de snijlengte en de stiftlengte.
  • Snijlengte: De lengte van de afgeronde snijkant.

Baucor kan frezen produceren voor een breed scala aan freestoepassingen, van algemene freestaken tot het maken van ingewikkelde profielen en complexe 3D-vormen.

Frezen zijn verkrijgbaar in verschillende typen, zoals vierkante frezen voor het maken van scherpe hoeken, kogelfrezen voor gladde contouren en frezen voor snelle materiaalverwijdering. Baucor is geschikt voor materialen zoals metalen, kunststoffen en composieten en kan frezen produceren in zeer gespecialiseerde maten en configuraties op maat om aan uw specifieke eisen te voldoen. Neem contact met ons op voor gedetailleerde informatie over afmetingen en aanpassingsmogelijkheden om perfect aan uw freesbehoeften te voldoen.

Welke materialen worden gebruikt om een afrondingsfrees met enkele hoek te maken?

Frezen voor enkelzijdig afronden van hoeken vereisen materialen die bestand zijn tegen de snijkrachten die komen kijken bij het afronden van hoeken en die hun precieze radiusprofiel behouden voor consistente resultaten. De meest voorkomende keuzes zijn:

High-Speed Steels (HSS):

  • Types: M2, M7, T15 en kobalthoudende kwaliteiten zoals M35 en M42 worden vaak gebruikt.
  • Voordelen: Goede taaiheid en kosteneffectiviteit voor scenario's met minder vraag of zachtere materialen zoals kunststoffen en aluminium.
  • Beperkingen: Lagere hardheid en slijtvastheid bij hoge temperaturen in vergelijking met hardmetaal, wat het gebruik beperkt bij het bewerken van hoge snelheden of abrasieve materialen.

Wolfraamcarbide:

  • Rangen: Verschillende hardmetalen kwaliteiten bieden een balans van hardheid, slijtvastheid en taaiheid. Bij frezen voor het afronden van hoeken worden mogelijk iets hardere kwaliteiten gebruikt dan bij standaard frezen om de specifieke snijgeometrie aan te passen.
  • Voordelen: Uitstekende slijtvastheid, warme hardheid en prestaties bij machinale bewerking met hoge snelheid. Verwerkt een breed scala aan werkstukmaterialen, waaronder gehard staal.
  • Beperkingen: Hogere kosten in vergelijking met HSS en kan gevoeliger zijn voor chippen als het niet gebruikt wordt in starre opstellingen.

Factoren die de materiaalselectie beïnvloeden

  • Materiaal van het werkstuk: De hardheid, taaiheid en abrasiviteit van het te bewerken materiaal zijn primaire overwegingen. Hardere materialen vereisen hardmetalen hoekafrondfrezen.
  • Radiusgrootte: Voor hoekafrondfrezen met een zeer kleine radius zijn hardere materialen nodig om de grotere snijkrachten als gevolg van de kleinere gereedschapsgrootte te weerstaan.
  • Productievolume: Hogere productieaantallen geven vaak de voorkeur aan de langere standtijd van hardmetaal, wat de kosten rechtvaardigt.
  • Specifieke toepassing: De gewenste oppervlakteafwerking, snijsnelheden en de complexiteit van de functie beïnvloeden de materiaalkeuze.

Baucor's expertise in materialen

Hoewel Baucor niet direct single-end hoek afrondfrezen produceert, kan onze grondige kennis van snijgereedschapmaterialen waardevol zijn:

  • Materiaal Advies: We kunnen fabrikanten adviseren over de ideale materiaalkeuze voor single-end hoek afrondfrezen op basis van specifieke toepassingsbehoeften.
  • Focus op prestaties: We begrijpen hoe de materiaalkeuze het bewerkingsresultaat en de levensduur van het gereedschap beïnvloedt, zodat hoekafrondfrezen gedurende hun hele levensduur de beoogde prestaties leveren.

Welke coatings verbeteren een afrondfrees met een enkele hoek?

Dezelfde coatings die op andere snijgereedschappen worden gebruikt, kunnen een aanzienlijk voordeel opleveren voor enkelzijdige hoekafrondfrezen, vooral bij het bewerken van harde of abrasieve materialen:

  • TiN (titaniumnitride): Een veelzijdige, goudkleurige coating die voor algemene doeleinden de hardheid en slijtvastheid verbetert.
  • TiCN (titaniumcarbonitride): Een harder en gladder alternatief voor TiN, dat de slijtvastheid en spaanafvoer verbetert.
  • TiAlN (titaanaluminiumnitride): Biedt een uitstekende hittehardheid en oxidatieweerstand, ideaal voor hogesnelheidsbewerkingen in taaiere materialen en waar warmteontwikkeling een probleem is.
  • AlTiN (Aluminium Titaan Nitride): Vergelijkbaar met TiAlN met een nog grotere hardheid en oxidatieweerstand, geschikt voor het bewerken van zeer harde materialen of veeleisende toepassingen.
  • Diamantachtige koolstof (DLC): Kan gebruikt worden op hardmetalen frezen voor hoekafronding en biedt extreme hardheid en zeer lage wrijving voor gespecialiseerde toepassingen, vooral bij non-ferromaterialen.

Overwegingsfactoren

  • Kosteneffectiviteit: Coatings brengen extra kosten met zich mee. De voordelen wegen hier niet tegen op bij hoekafrondfrezen met één uiteinde, vooral wanneer een langere standtijd en prestaties in moeilijke materialen belangrijk zijn.
  • Werkstukmateriaal: De hardheid en abrasiviteit van het te bewerken materiaal zijn cruciaal. Coatings bieden het meeste voordeel bij het bewerken van harde, lastige materialen.
  • Stijfheid van de bewerking: Hoekafrondfrezen kunnen door hun geometrie verschillende snijkrachten ondervinden. Hardmetalen frezen met coatings zijn beter geschikt voor stijve opstellingen om het risico op afbrokkelen te minimaliseren.

VRAAG EEN OFFERTE AAN

Waar wordt een afrondfrees voor een enkele hoek gebruikt?

Afrondfrezen voor enkelvoudige hoeken blinken uit in toepassingen waar het maken van gladde, afgeronde hoeken essentieel is voor esthetiek, veiligheid, functionaliteit of een combinatie van deze factoren:

Bewerking en productie:

  • Afgeronde hoeken toevoegen aan verschillende machinaal bewerkte onderdelen voor een betere esthetiek, spanningsreductie en veiligheid.
  • Ontbramen en afwerken van randen na primaire bewerkingen.
  • Afgeronde profielen maken in pockets, sleuven of andere interne functies.

Mallen en matrijzen maken:

  • Gladde, afgeronde hoeken en profielen maken in mallen en matrijzen voor spuitgieten en gietprocessen.

Productie lucht- en ruimtevaart:

  • Het maken van gladde, afgeronde hoeken op luchtvaartonderdelen waar scherpe randen ongewenst zijn vanwege spanningsconcentratie en veiligheidsoverwegingen.

Autoproductie:

Afronden van hoeken op motoronderdelen, beugels en andere auto-onderdelen.

Algemene productie:

  • Gebruikt in verschillende industrieën om hoeken af te ronden op kunststof, hout, composietonderdelen en meer.

Waarom enkelzijdige afrondfrezen essentieel zijn

  • Efficiëntie: Vergeleken met handmatig ontbramen en afronden, bieden enkelzijdige hoekafrondfrezen snellere en consistentere resultaten.
  • Verbeterde veiligheid: Afgeronde hoeken verminderen het risico op insnijdingen, haken of beschadiging van andere onderdelen tijdens het hanteren en assembleren.
  • Verbeterde esthetiek: Afgeronde hoeken geven producten een meer gepolijst en afgewerkt uiterlijk.
  • Vermindering van stress: Afgeronde hoeken verdelen spanningen gelijkmatiger, wat de levensduur van onderdelen kan verlengen en scheuren kan voorkomen.

Welke industrieën gebruiken een afrondfrees met enkele hoek?

Enkelzijdige hoekafrondfrezen zijn onmisbare gereedschappen in industrieën waar precisie, veiligheid en het maken van gladde, afgeronde hoeken essentieel zijn:

Lucht- en ruimtevaart:

  • Het creëren van afgeronde hoeken op kritische luchtvaartonderdelen waar scherpe randen spanningsconcentraties kunnen veroorzaken, wat kan leiden tot voortijdig falen.
  • Afvlakken van randen voor veiligheid, functionaliteit en om de aerodynamica te verbeteren.

Autoproductie:

  • Afronden van hoeken op motoronderdelen, beugels, carrosseriepanelen en andere auto-onderdelen voor veiligheid, esthetiek en functionaliteit.

Verspaning en productie:

  • Ontbramen en toevoegen van afgeronde hoeken aan een groot aantal machinaal bewerkte onderdelen in diverse industrieën.
  • Het maken van afgeronde profielen in mallen en matrijzen voor spuitgiet- en gietprocessen.

Productie van medische apparatuur:

  • Het creëren van gladde, afgeronde hoeken op chirurgische instrumenten, implantaten en andere medische hulpmiddelen om weefselschade te minimaliseren en de veiligheid van patiënten te verbeteren.

Productie van consumptiegoederen

  • Afgeronde hoeken toevoegen aan meubels, speelgoed en andere consumentenproducten voor meer esthetiek en veiligheid.

Welke machines gebruiken een afrondfrees met enkele hoek?

Enkelzijdige frezen voor hoekafronding worden voornamelijk gebruikt op CNC-machines vanwege hun precisie en hun vermogen om de complexe gereedschapsbanen uit te voeren die nodig zijn voor hoekafronding:

  • CNC-bewerkingscentra: Het meest voorkomende machinetype voor enkelzijdige hoekafrondingen.
  • 3-assige freesmachines: Geschikt voor het afronden van hoeken op eenvoudigere onderdelen of waar de toegang beperkt is.
  • 4 & 5-assige freesmachines: Bieden extra rotatieassen, waardoor hoeken kunnen worden afgerond op ingewikkelde vormen, schuine oppervlakken en in kleine ruimten.

Factoren in machineselectie

  • Complexiteit van het werkstuk: De complexiteit van het werkstuk en het aantal af te ronden hoeken beïnvloeden de machinekeuze. Voor ingewikkelde werkstukken met krappe ruimten zijn meerassige machines nodig.
  • Productievolume: Grote productievolumes met eisen aan het afronden van hoeken kunnen speciale machines rechtvaardigen met automatische gereedschapswisselaars die geoptimaliseerd zijn voor het afronden van hoeken met frezen, hoewel dit minder gebruikelijk is.
  • Precisie-eisen: Krappe toleranties zijn vaak gunstig voor CNC-bewerkingscentra vanwege hun nauwkeurigheid, controle en vermogen om consistente hoekradii te handhaven.

Welke ontwerp- en engineeringsondersteuning biedt Baucor voor een afrondfrees met één hoek?

Als wereldleider op het gebied van precisiebewerking begrijpt Baucor dat het bereiken van optimale resultaten met enkelzijdige hoekafrondfrezen meer inhoudt dan alleen een eersteklas gereedschap. Gespecialiseerde frezen voor hoekafronding vallen misschien buiten ons kernaanbod, maar dit is hoe we u op dit gebied kunnen ondersteunen:

Advies over materialen: We begeleiden fabrikanten en gebruikers bij het kiezen van de ideale materialen (hardmetaalkwaliteiten, enz.) voor specifieke werkstukmaterialen, prestatie-eisen en productievolumes.

Geometrieoptimalisatie: Onze ingenieurs kunnen advies geven over elementen zoals:

  • Radiusgrootte voor de gewenste hoekafronding.
  • Totale gereedschapslengte en schachtafmetingen voor de juiste opspanning en reikwijdte.
  • Snijkantgeometrie voor optimale prestaties in specifieke materialen.

Coating-expertise: We geven advies over de geschiktheid van coatings (TiN, TiAlN, DLC, enz.) om de slijtvastheid, standtijd en prestaties te verbeteren bij specifieke bewerkingsscenario's met enkelzijdige hoekafrondingsfrezen.

Ondersteuning voor bewerkingsprocessen: Onze kennis van materiaalverspaningsprocessen helpt ons technieken of gereedschapsaanpassingen voor te stellen die de efficiëntie en resultaten optimaliseren bij het gebruik van enkelzijdige hoekafrondfrezen.

  • Focus op precisie: Baucor's nadruk op kwaliteit vertaalt zich in het ondersteunen van gebruikers bij het ontwerpen van hoekafrondfrezen die aan de hoogste eisen voldoen.

ONGEËVENAARDE TECHNISCHE ONDERSTEUNING

Uw oplossing, uw schaal

Of u nu een enkel prototype of grootschalige productie nodig hebt, de ingenieurs van BAUCOR staan ​​klaar om met u samen te werken. Neem contact met ons op om te bespreken hoe we uw concept tot leven kunnen brengen.

Op maat gemaakte oplossingen voor BAUCOR-klanten

BAUCOR is gespecialiseerd in het leveren van unieke productie- en engineeringoplossingen die zijn ontworpen om te voldoen aan de specifieke behoeften van elke klant. Onze expertise omvat een breed scala aan branches en toepassingen.

Wat zijn de ontwerprichtlijnen voor een afrondingsfrees met één hoek?

Belangrijkste ontwerpelementen en overwegingen

Grootte straal: De straal van de snijkant bepaalt de grootte van de afgeronde hoek. Kies een straal die precies overeenkomt met je ontwerpvereisten.

Snijprofiel:

  • Moet nauwkeurig overeenkomen met de gewenste hoekradius.
  • De geometrie beïnvloedt de spaanvorming en de snijefficiëntie, vooral bij hardere materialen.

Schachtontwerp: Zorgt voor een goede passing en stijfheid in de houder van de bewerkingsmachine. Gebruikelijke types zijn rechte schachten en Weldon schachten.

Spaanplaat:

Het aantal spaangroeven beïnvloedt de spaanbelasting en de snijgladheid.

Het ontwerp van de groeven beïnvloedt de spaanafvoer, wat cruciaal kan zijn bij het afronden van hoeken in diepere kamers of vormen.

  • Totale lengte: Omvat de snijlengte en de schachtlengte. Moet voldoende bereik hebben voor de beoogde toepassingen.
  • Snijlengte: De lengte van de afgeronde snijkant. Langere snijlengtes kunnen nodig zijn om hoeken dieper af te ronden, maar kunnen ook de stijfheid van het gereedschap beïnvloeden.

Materiaal:

  • Hogesnelheidsstaal (HSS, verschillende kwaliteiten) vanwege de taaiheid en kosteneffectiviteit in zachtere materialen.
  • Wolfraamcarbide (diverse kwaliteiten) voor de superieure slijtvastheid en prestaties bij hardere materialen en hoge volumeproductie.

Ontwerpfactoren beïnvloed door toepassing

  • Werkstukmateriaal: Hardere materialen vereisen hardere freesmaterialen, mogelijk andere coatings en vereisen mogelijk aangepaste snijparameters.
  • Grootte en diepte van de hoekradius: Bepalen de vereiste snijkantradius op het gereedschap en de totale lengte.
  • Vereisten voor tolerantie: Strenge toleranties kunnen specifieke snijgeometrieën, materialen en machinestijfheid vereisen.
  • Productievolume: Beïnvloedt materiaal- en coatingkeuzes om de standtijd te optimaliseren en stilstand te minimaliseren.
