Industriële bladen zijn gereedschappen die in verschillende industrieën worden gebruikt, zoals de automobielindustrie, de lucht- en ruimtevaart en de bouw. ​​Bauccor kan en zal u helpen bij het ontwerpproces, van onderzoek en conceptueel ontwerp tot ontwerp en het kiezen van het materiaal en de afwerking die u nodig hebt voor uw specifieke toepassing. Aarzel niet om contact met ons op te nemen in elke fase van het ontwerpproces.

A. Type mes:

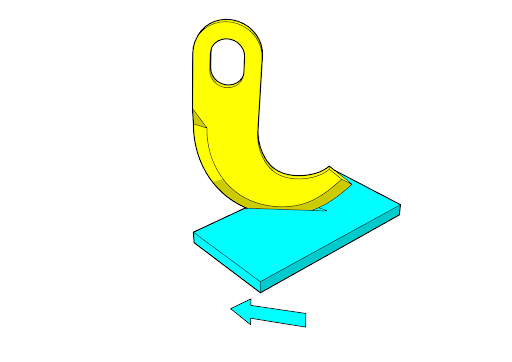

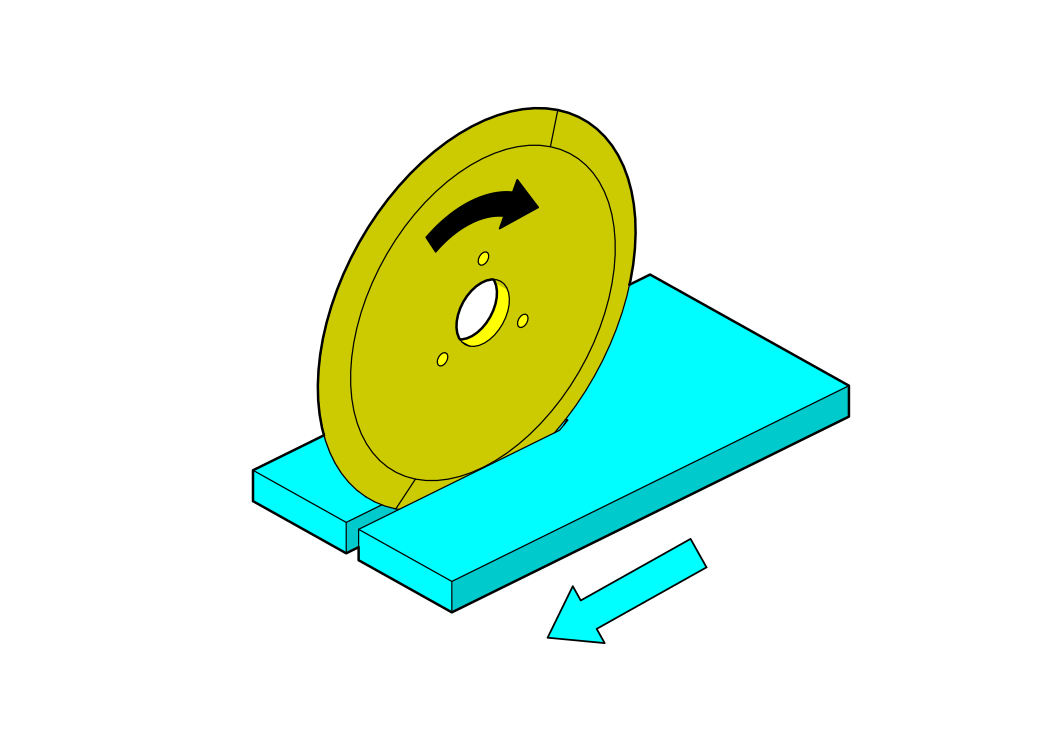

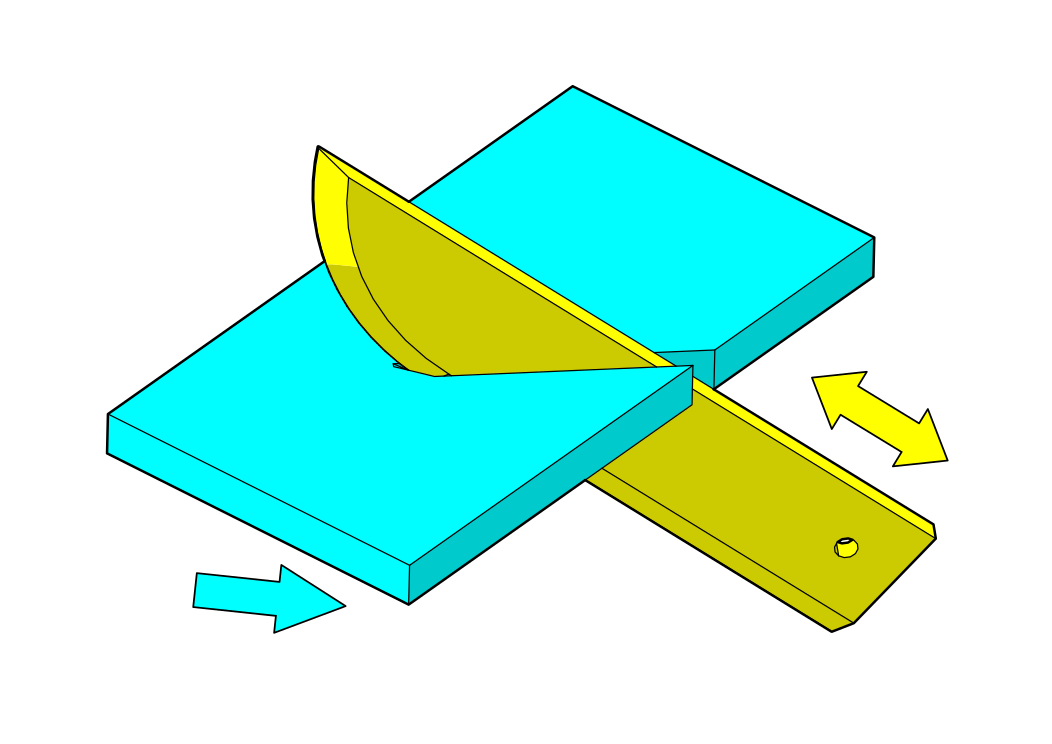

Bepaal het specifieke type mes dat nodig is op basis van de snijtoepassing, zoals rechte, cirkelvormige, gebogen of messen met een aangepaste vorm.

B. Afmetingen mes:
Bepaal de vereiste afmetingen van het mes, inclusief lengte, breedte en dikte, om een ​​goede pasvorm en compatibiliteit met uw snijmachine of -proces te garanderen.

C. Configuratie van de snijkant:

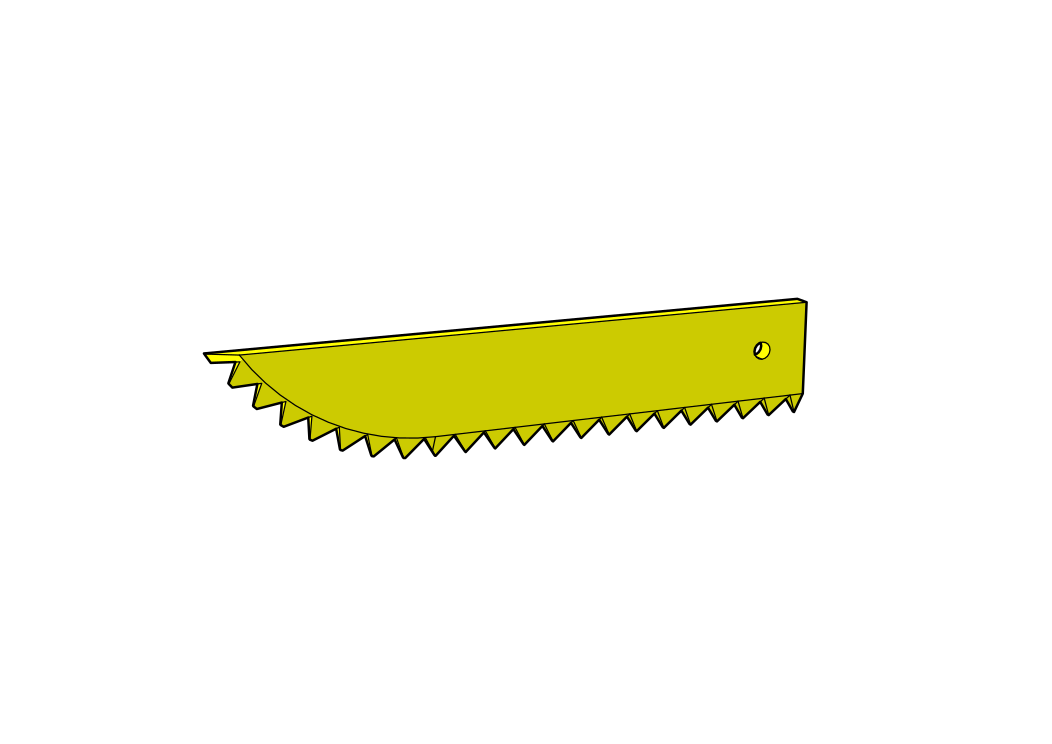

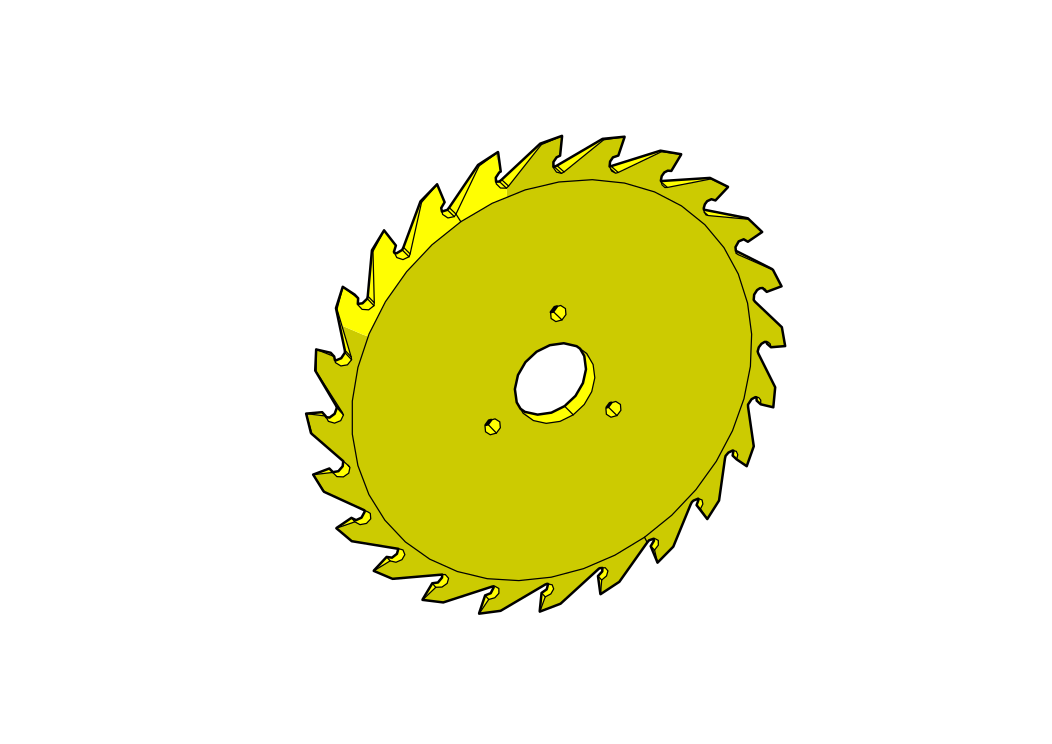

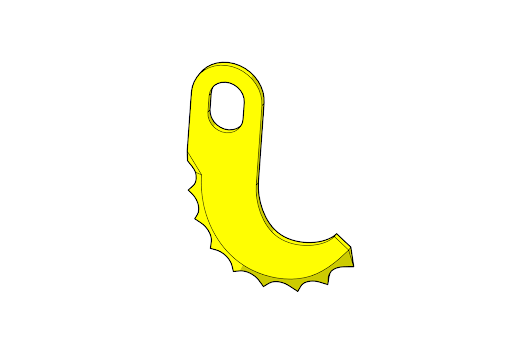

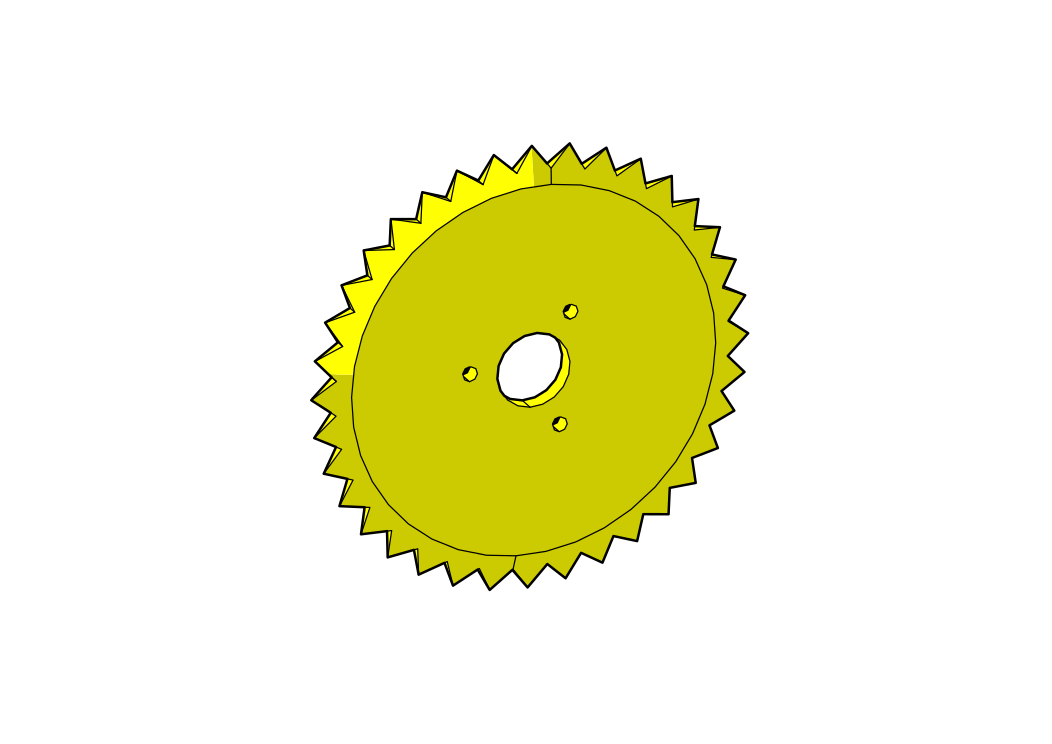

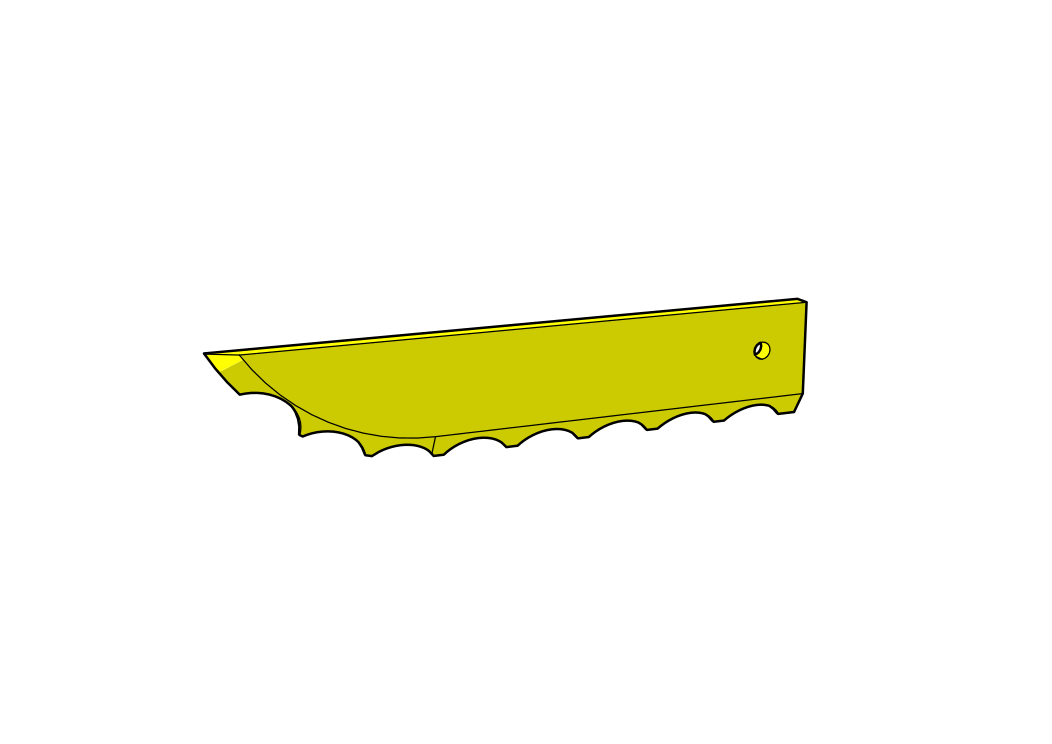

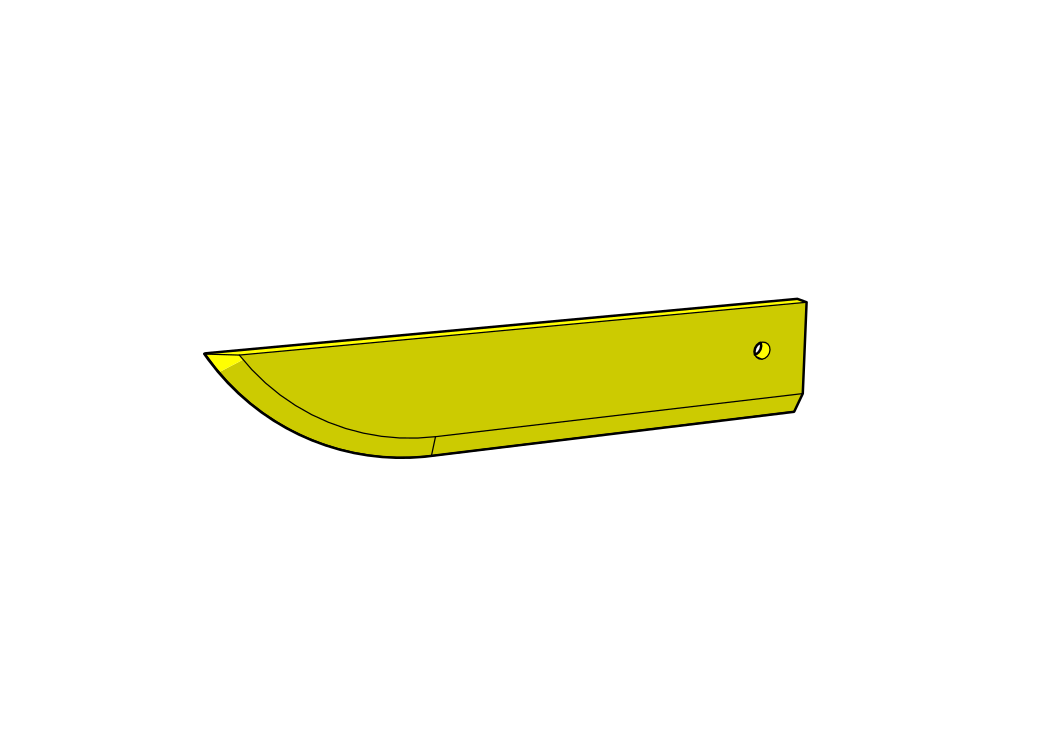

Geef de snijkantgeometrie op, zoals recht, gekarteld, gekarteld, gezaagd, getand of glad, op basis van de gewenste snijprestaties en het te snijden materiaal.

D. Montage van het blad:
Definieer de montagekenmerken van het blad, zoals klemmen, bouten of een specifiek montagemechanisme, op basis van uw snijmachine of -proces.

E. Materiaal van het blad:
Selecteer het juiste materiaal voor het blad op basis van het snijmateriaal, de hardheid, slijtvastheid en de omgeving. Wij bieden verschillende materialen aan, zoals

F. Schuine hardheid:
Bepaal het gewenste hardheidsniveau van het blad om ervoor te zorgen dat het de snijkrachten kan weerstaan ​​en zijn scherpte in de loop van de tijd kan behouden.

G. Coating en oppervlaktebehandeling van het blad:
Overweeg het aanbrengen van coatings of oppervlaktebehandelingen om de prestaties van het blad te verbeteren, wrijving te verminderen, de hardheid te vergroten en de corrosiebestendigheid te verbeteren.

H. Stabiliteit en stijfheid van het blad:
Zorg ervoor dat het ontwerp van het blad voldoende stabiliteit en stijfheid biedt om trillingen, afbuiging en vervorming tijdens uw snijproces te minimaliseren.

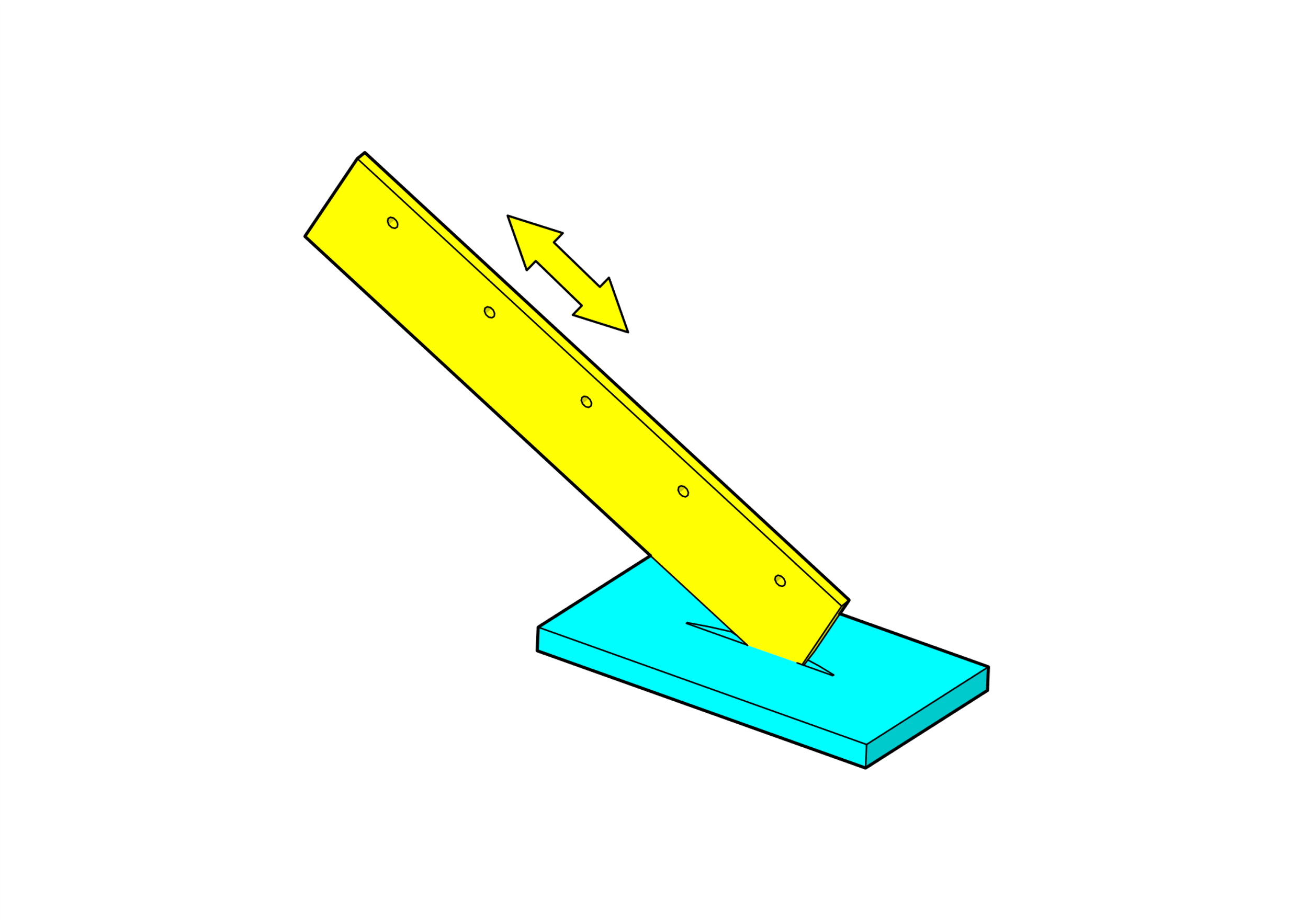

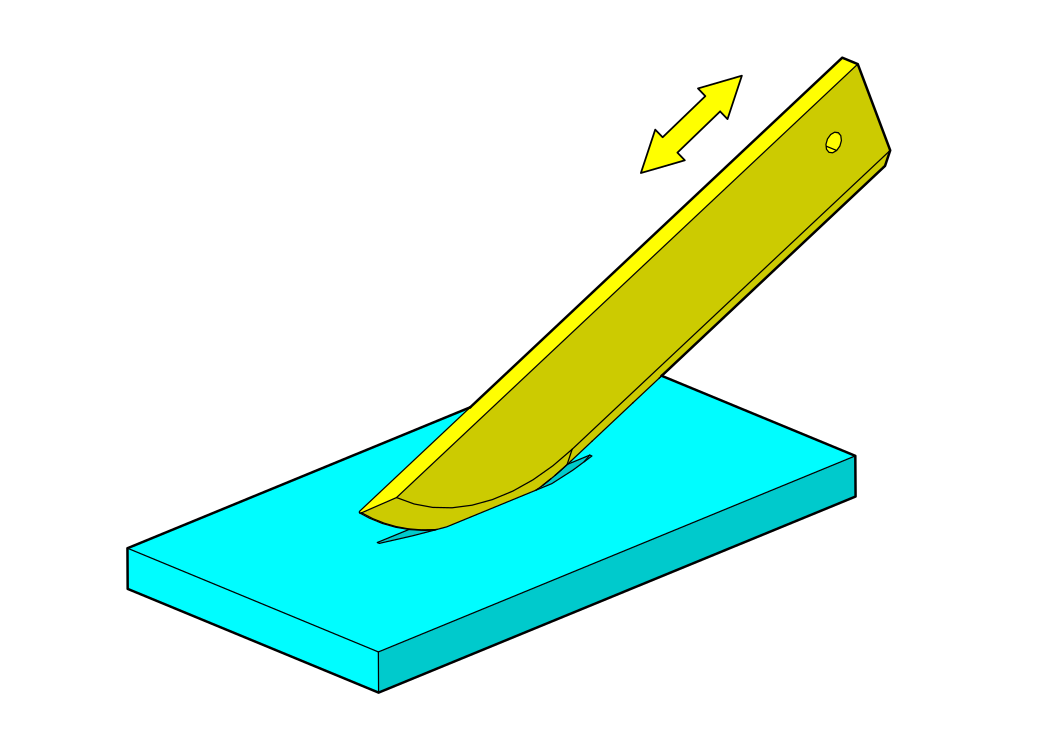

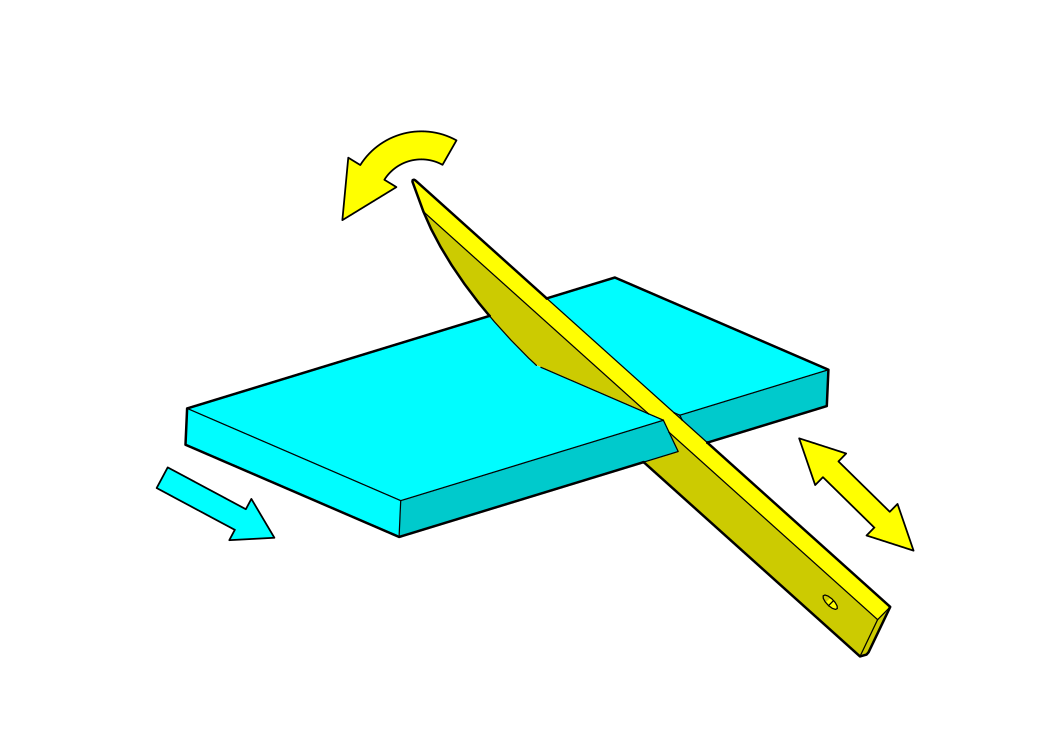

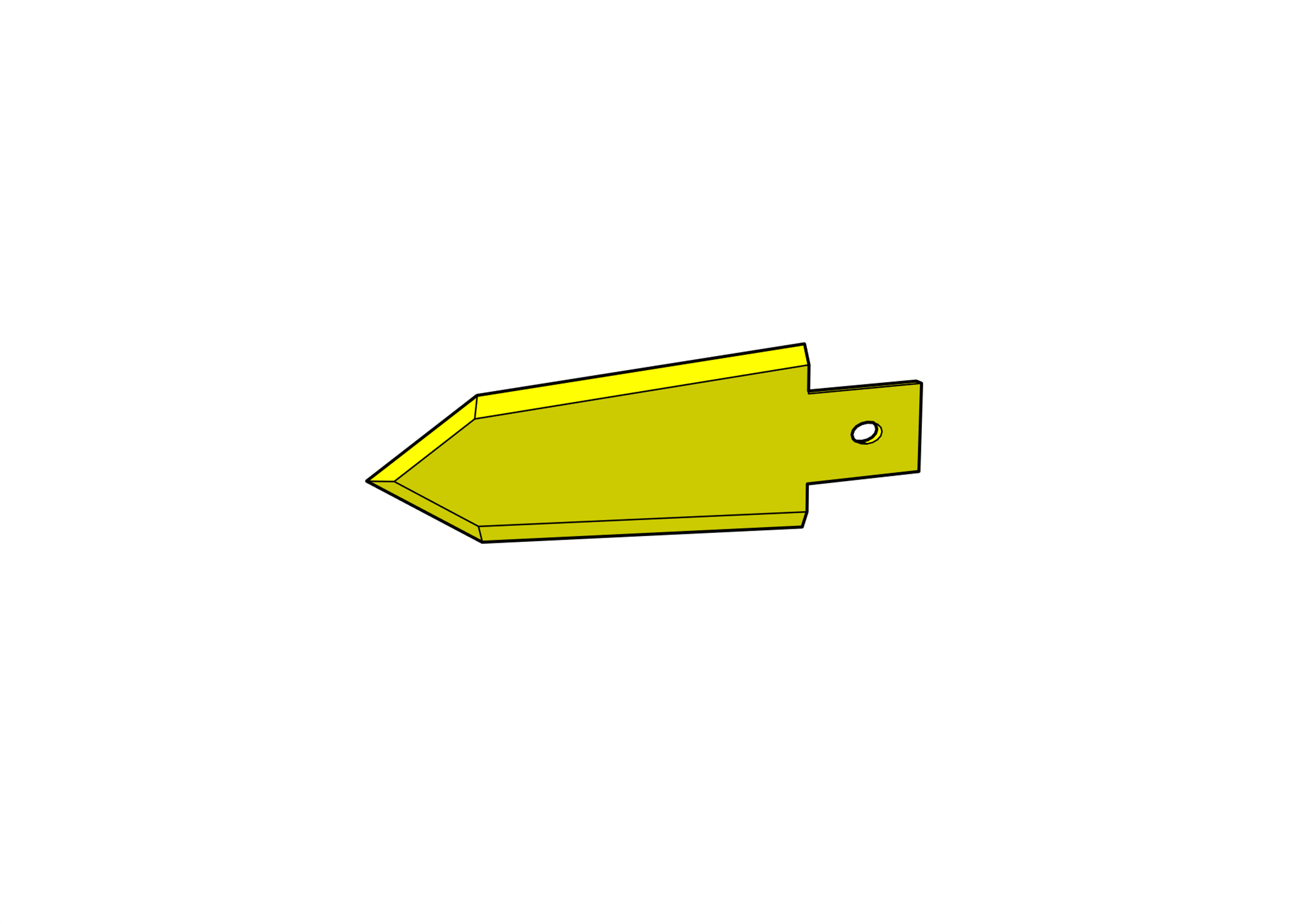

Bladtype:

Bij Baucor bieden we vier soorten bladen:

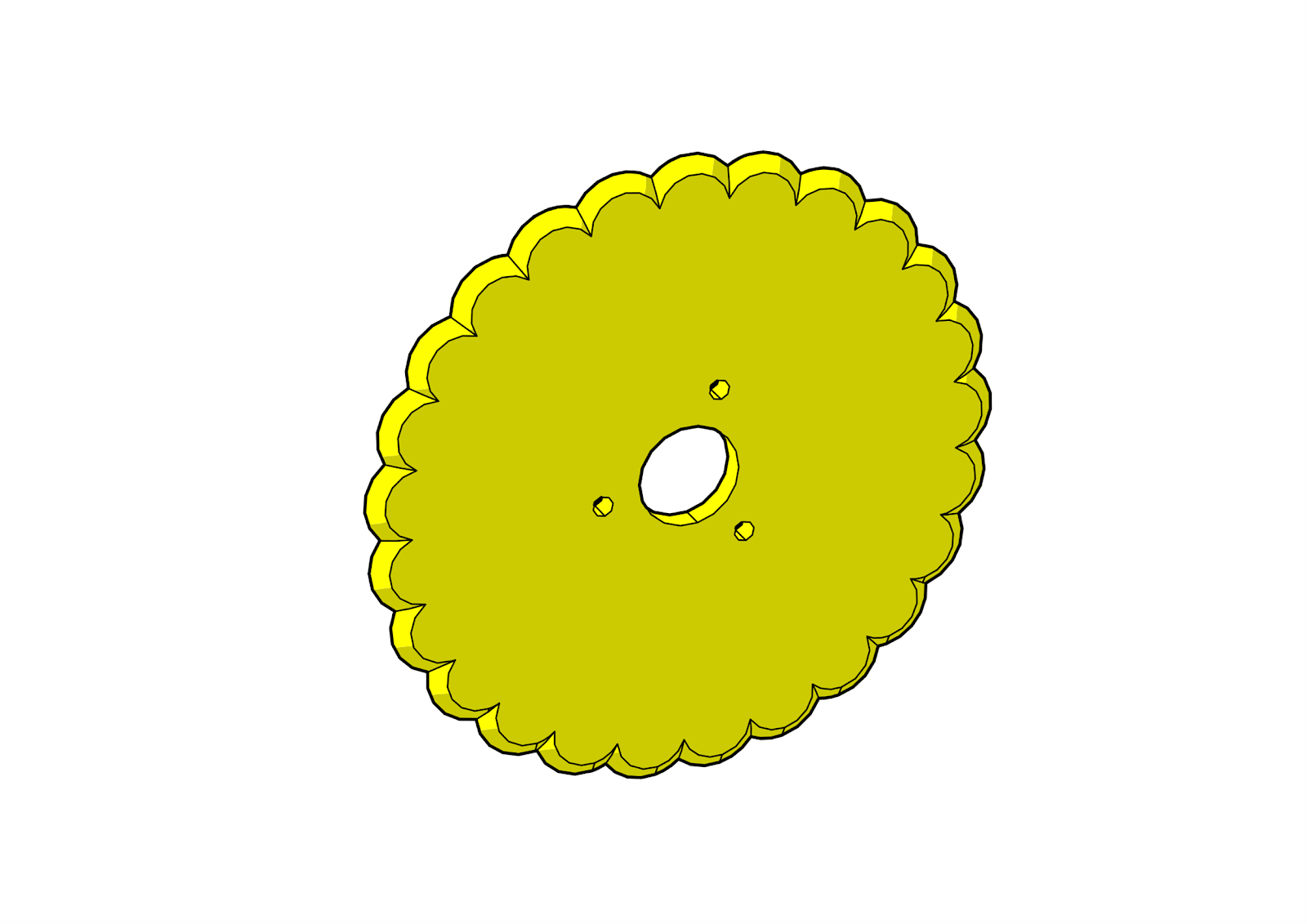

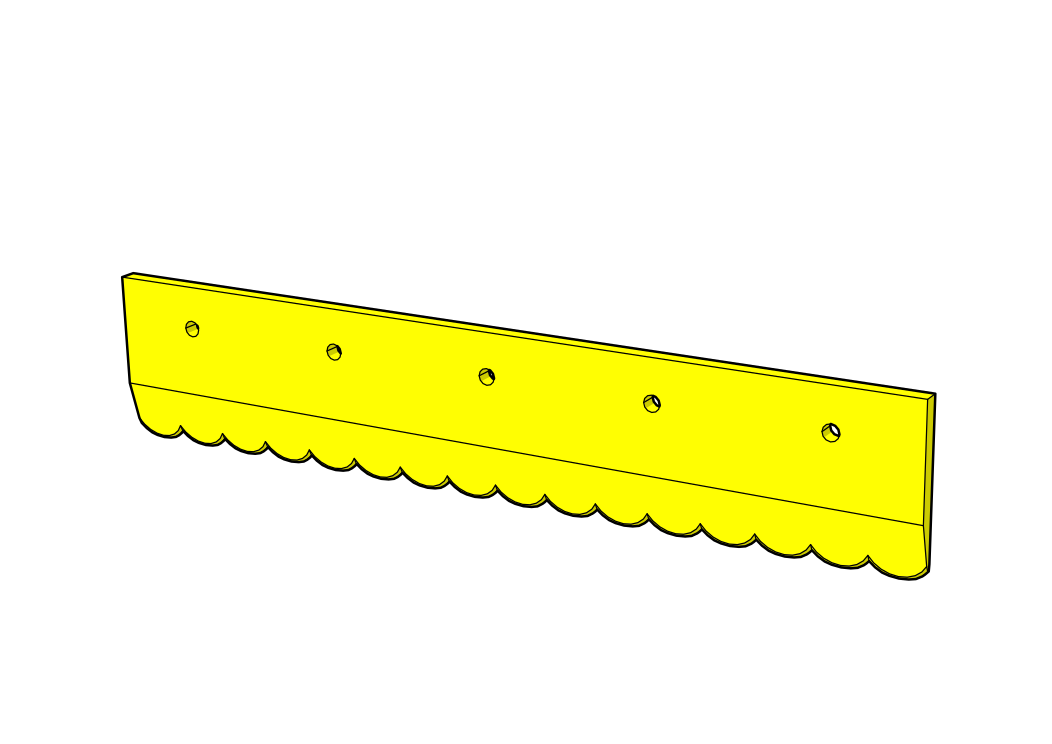

Configuratie van de snijkant van het mes:

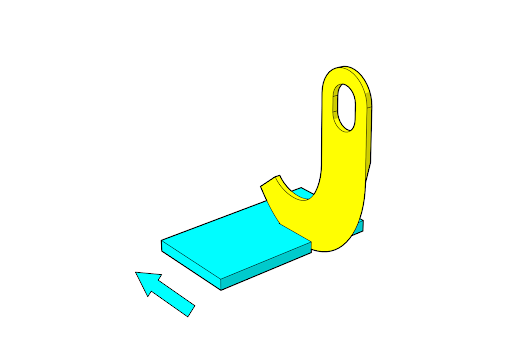

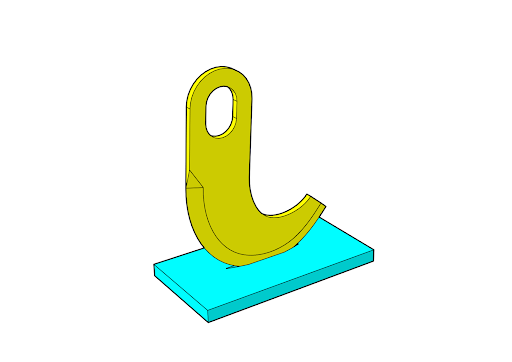

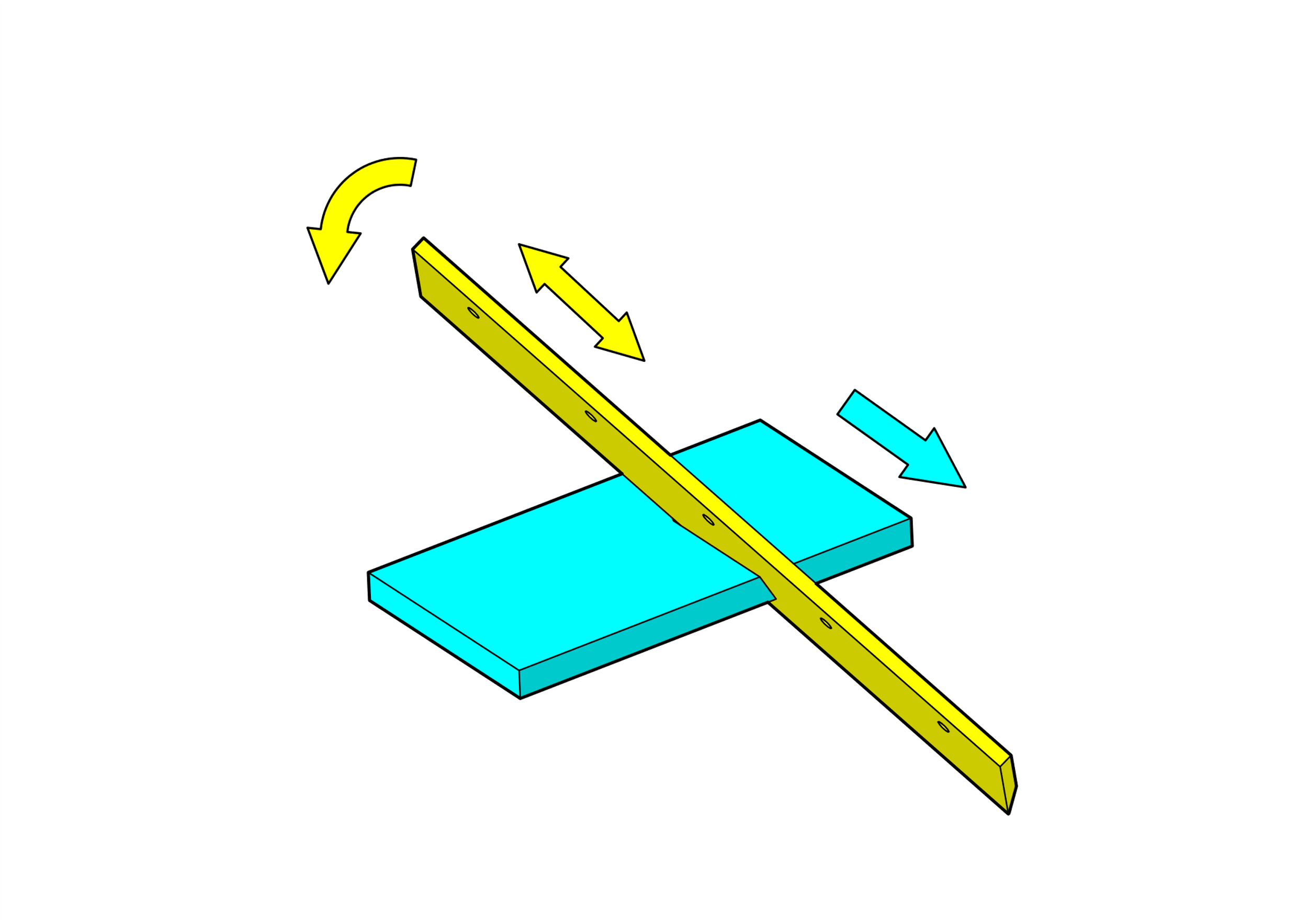

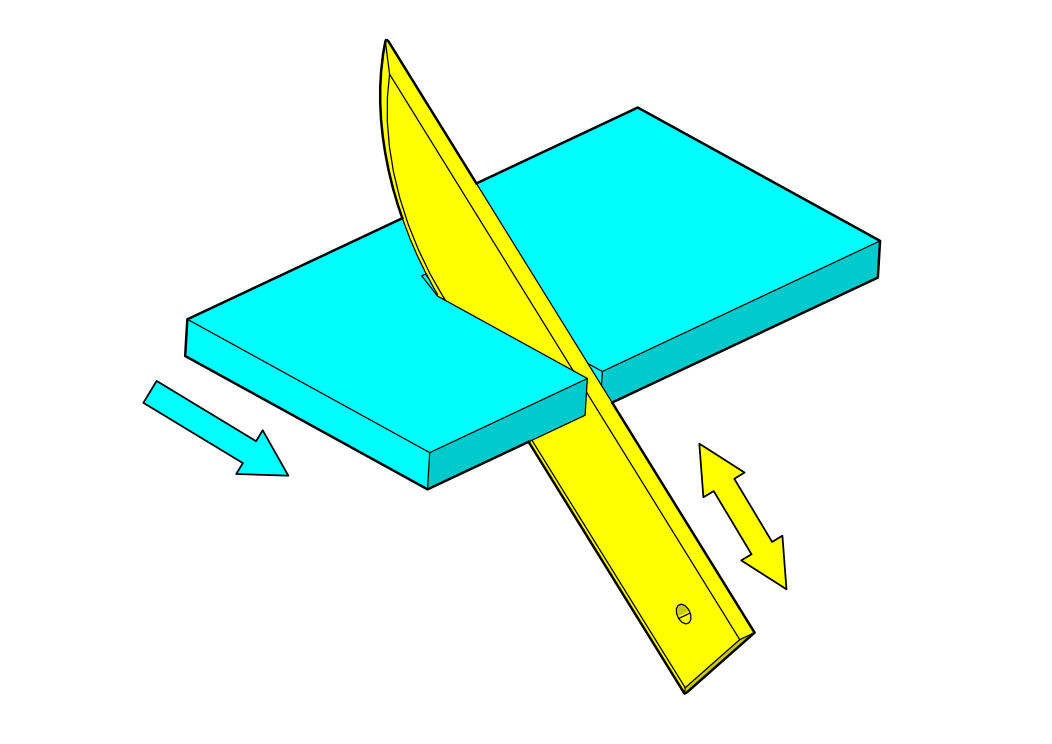

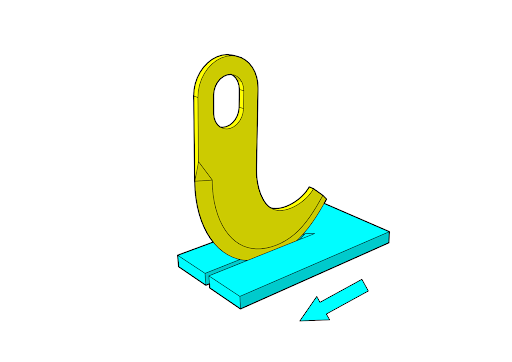

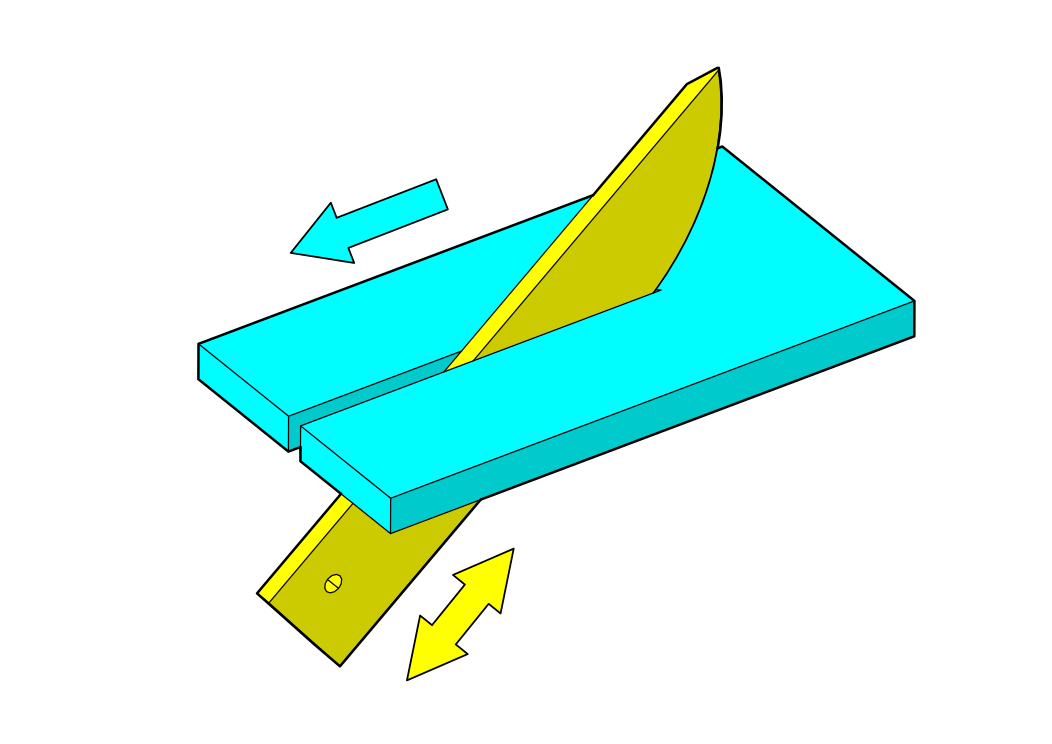

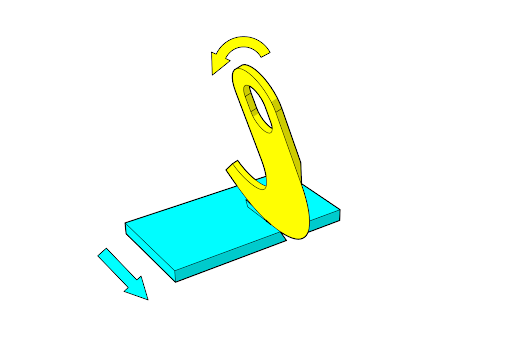

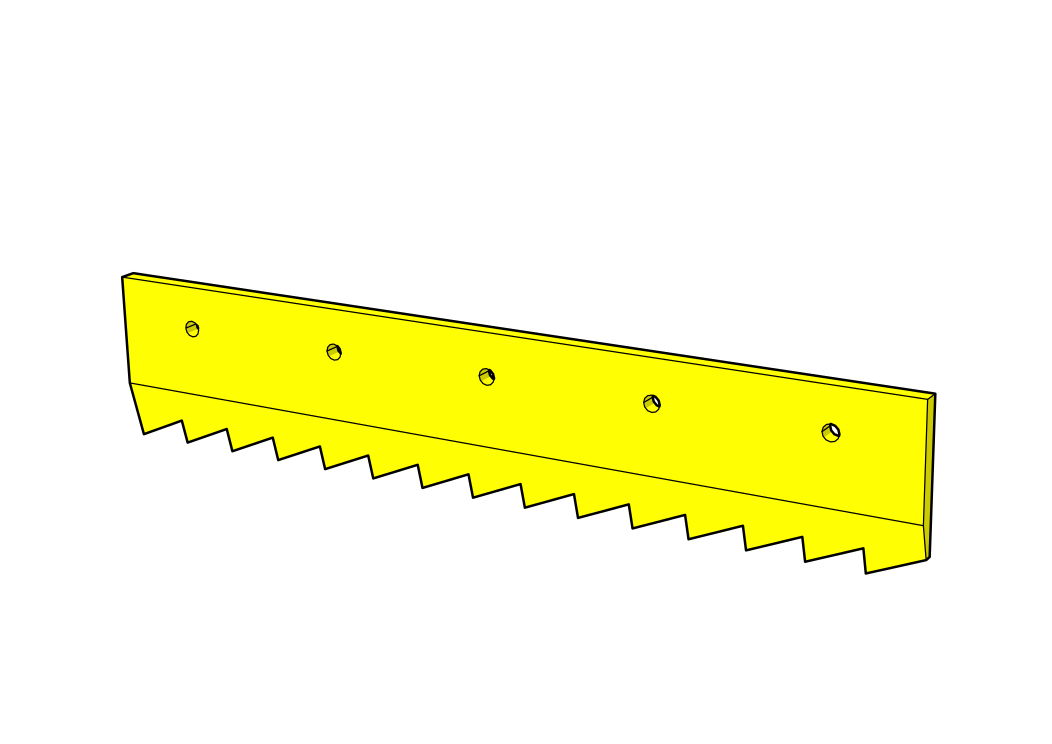

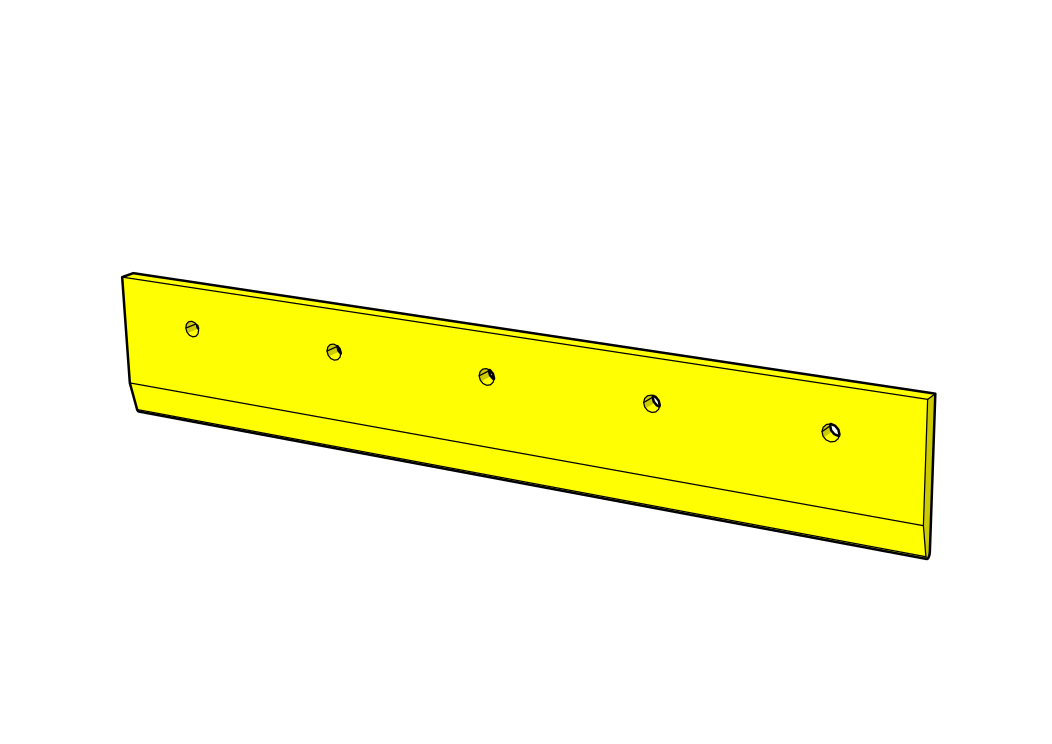

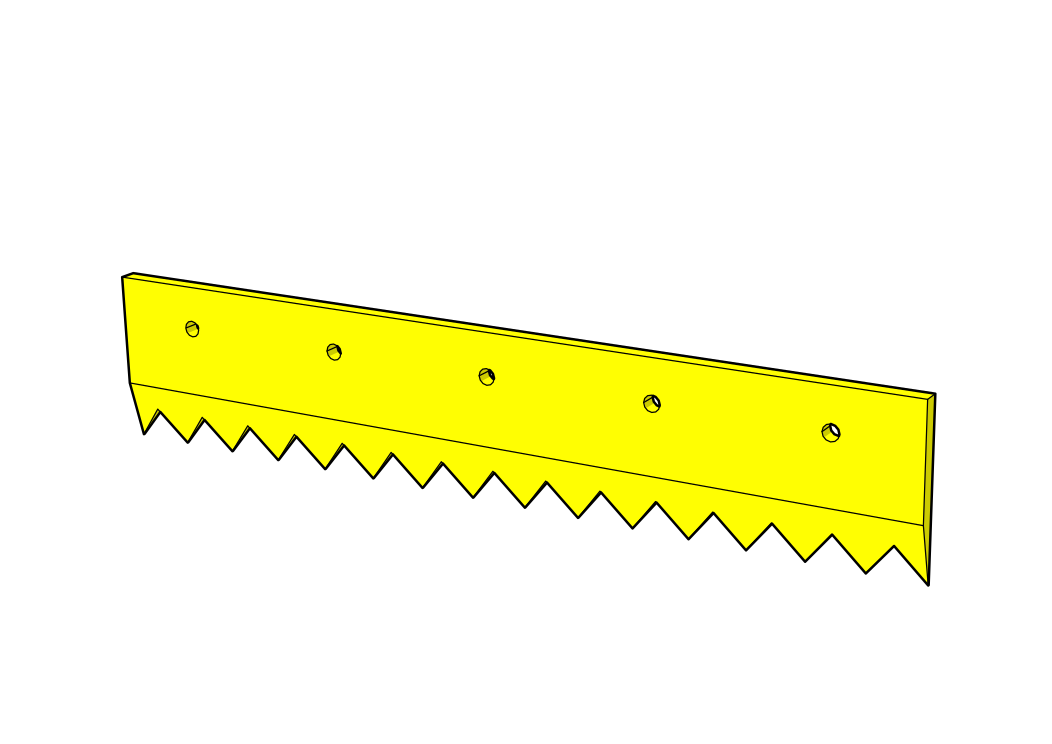

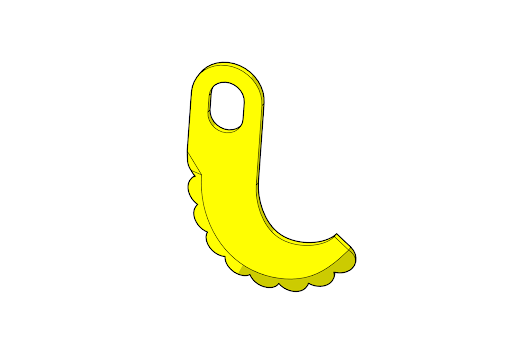

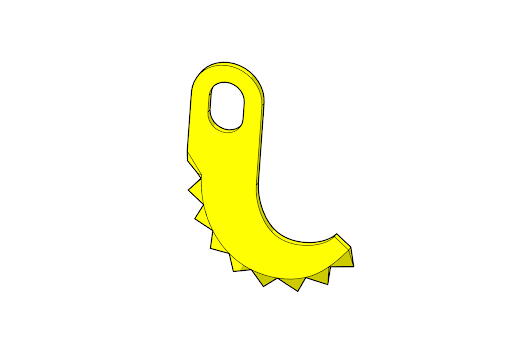

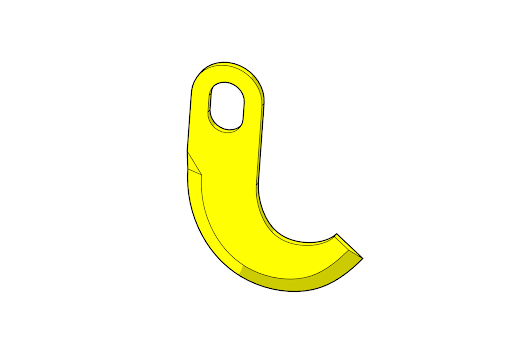

Het belangrijkste onderdeel van het mes is de cutting edge. Hiervoor bieden we verschillende configuraties aan, waaronder eenvoudige en complexe vormen.

Bladmontage:

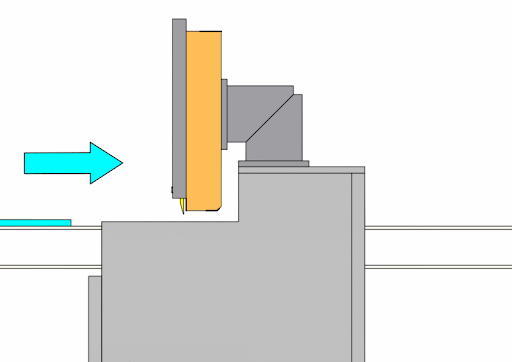

Nadat u de vorm van het blad hebt gekozen, kunt u bepalen hoe het op uw machine wordt gemonteerd.

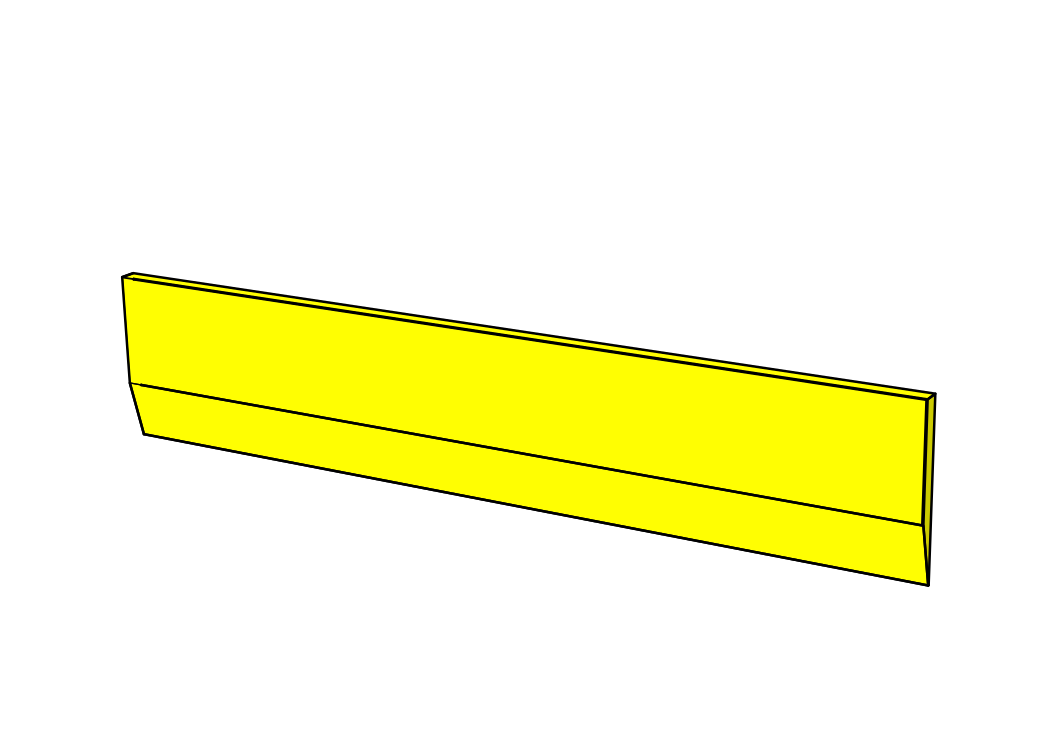

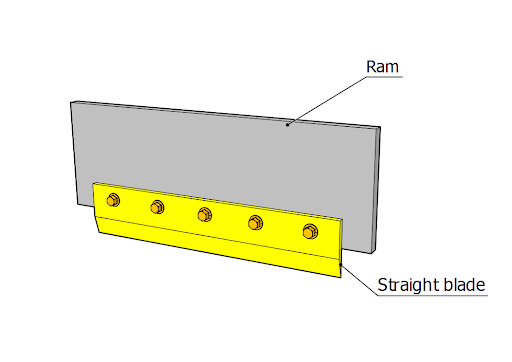

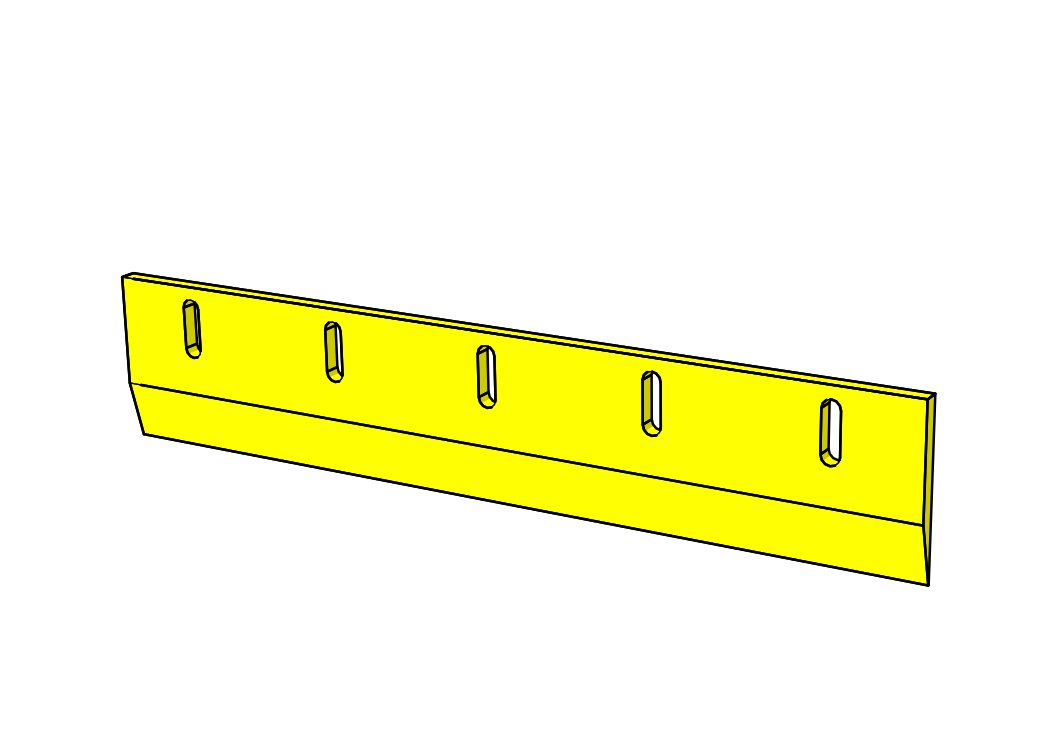

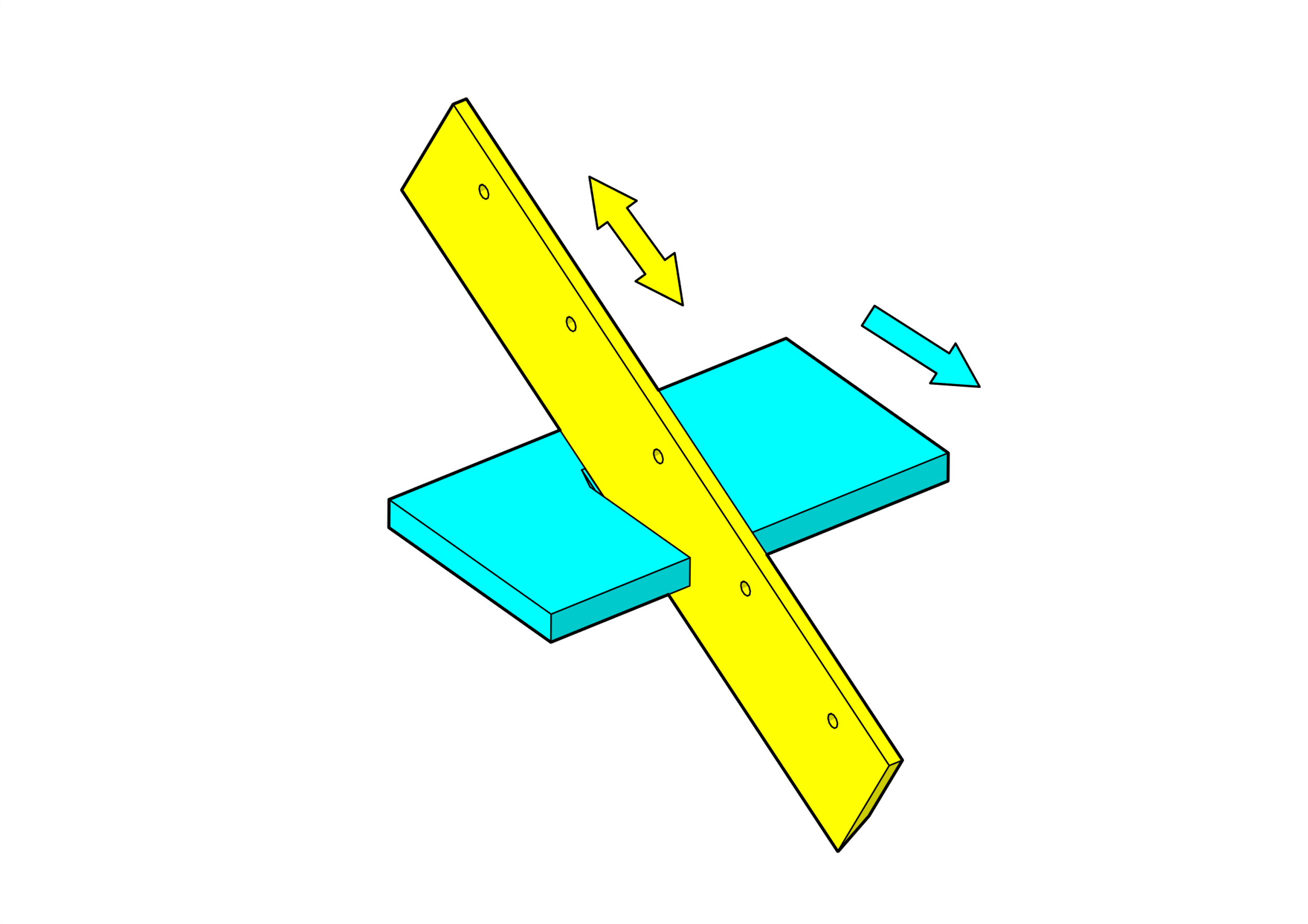

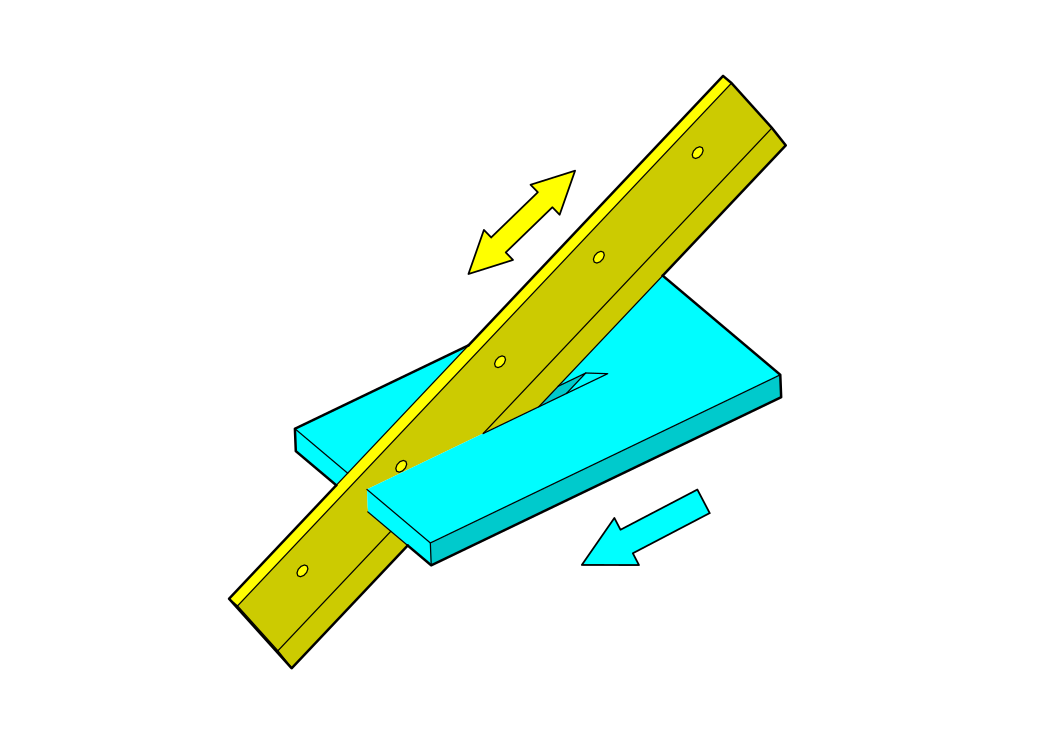

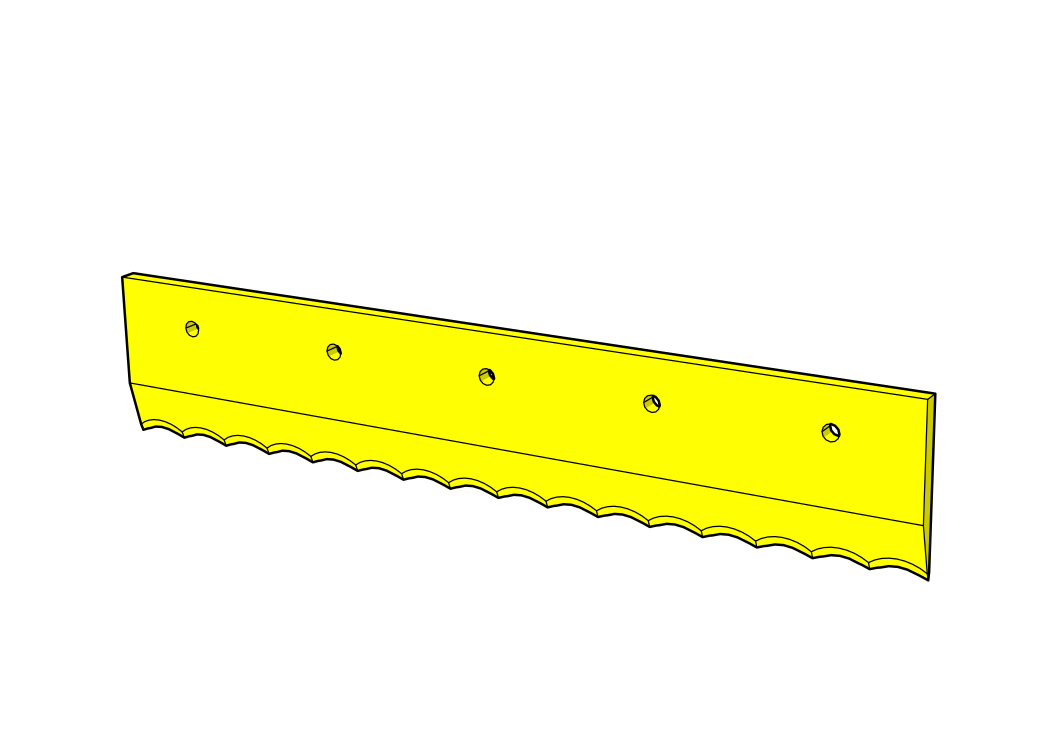

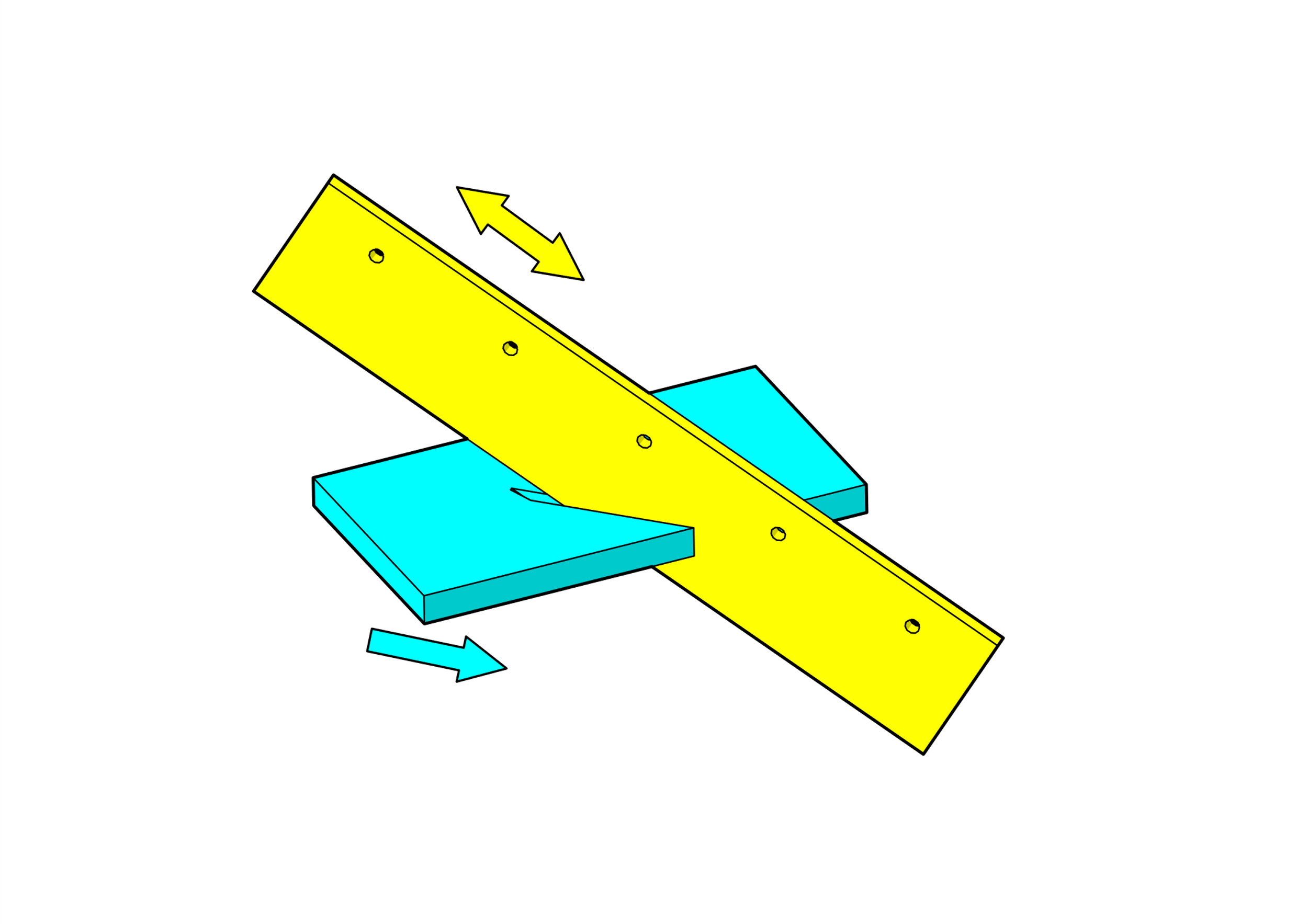

Onze rechte messen kunnen met behulp van pasvlakken op machines worden gemonteerd.

Afhankelijk van de snijkracht kan het mes meer gaten nodig hebben om de kracht van de cilinder over te brengen. Gaten kunnen doorlopend, verzonken of verzonken zijn.

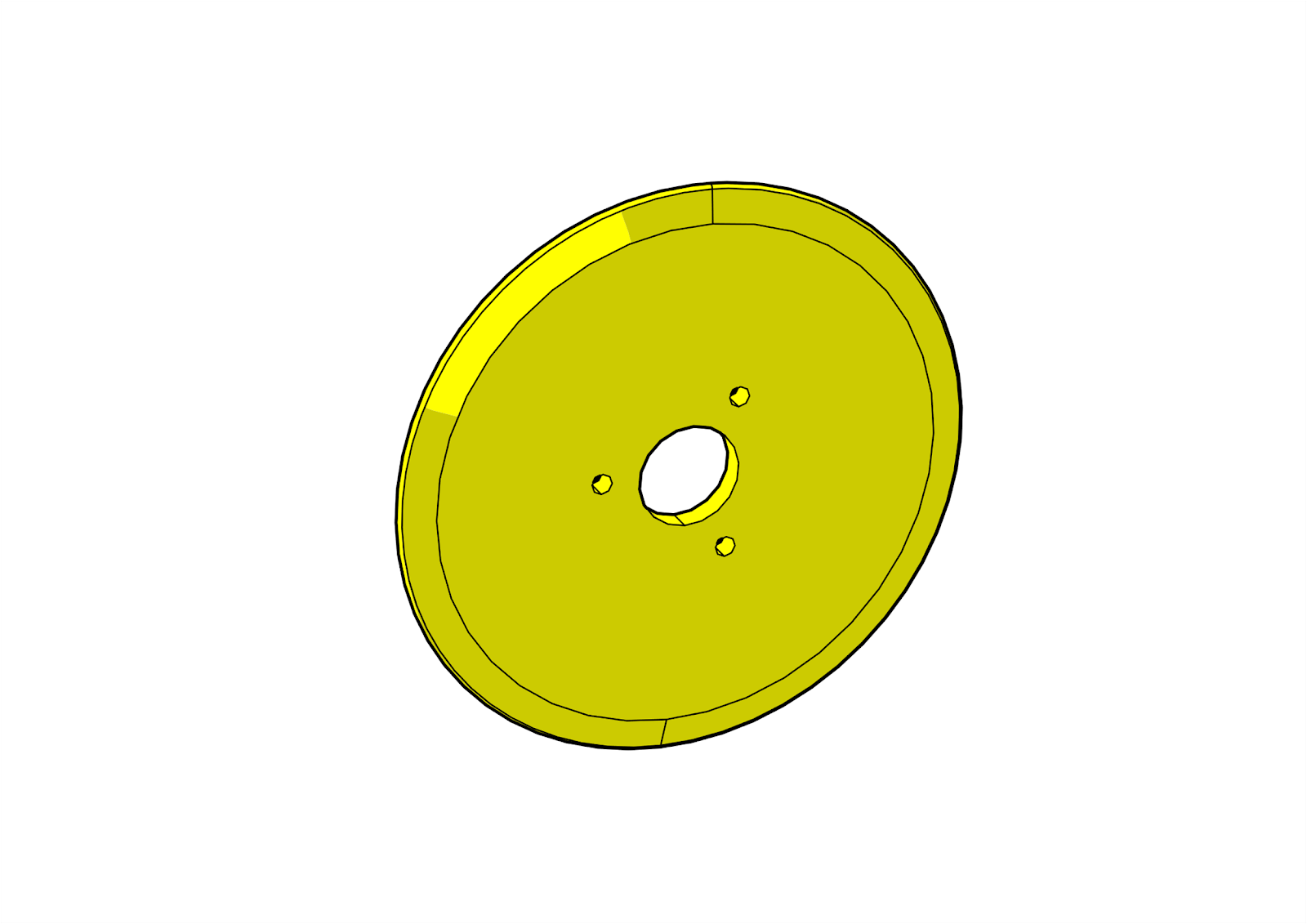

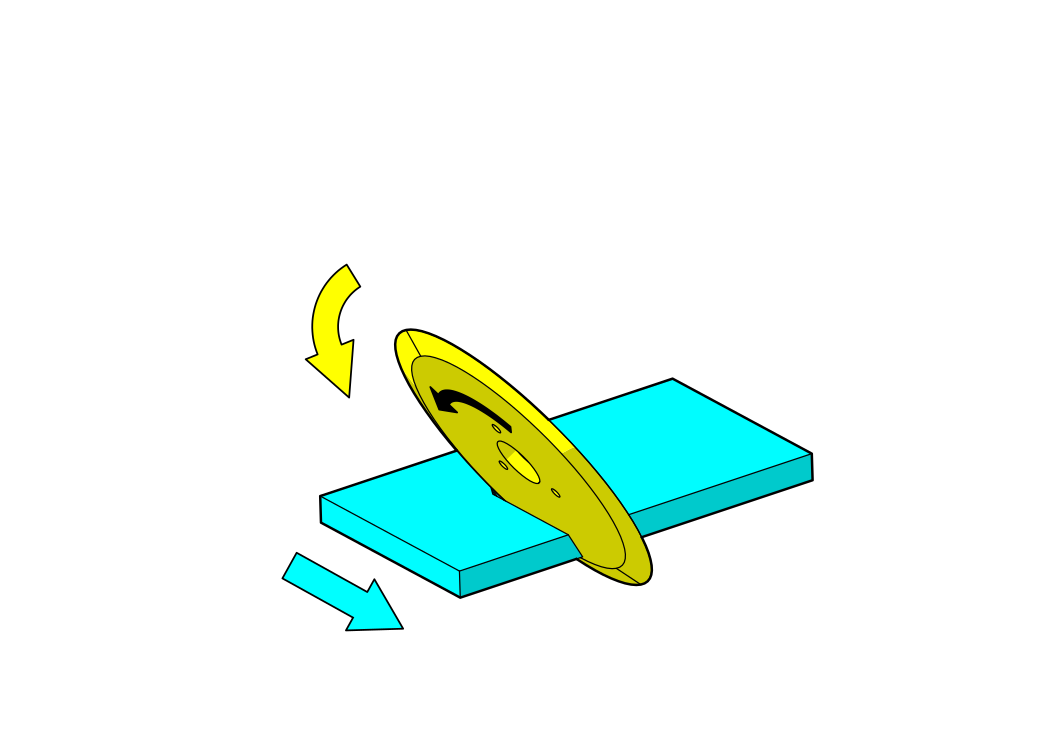

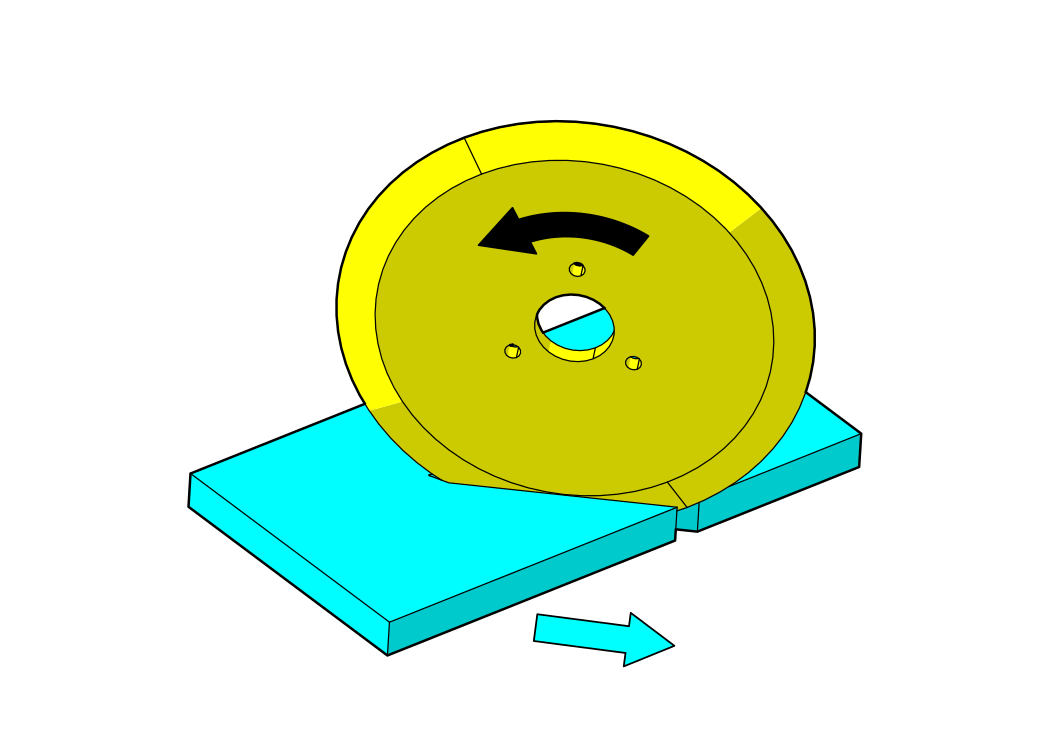

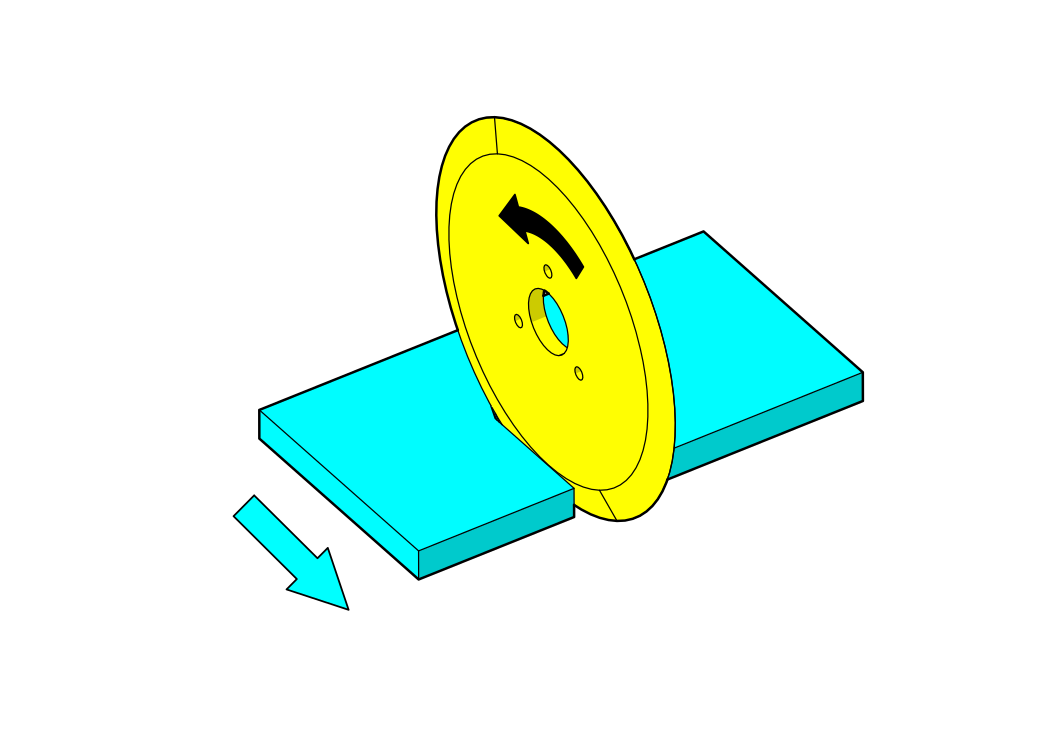

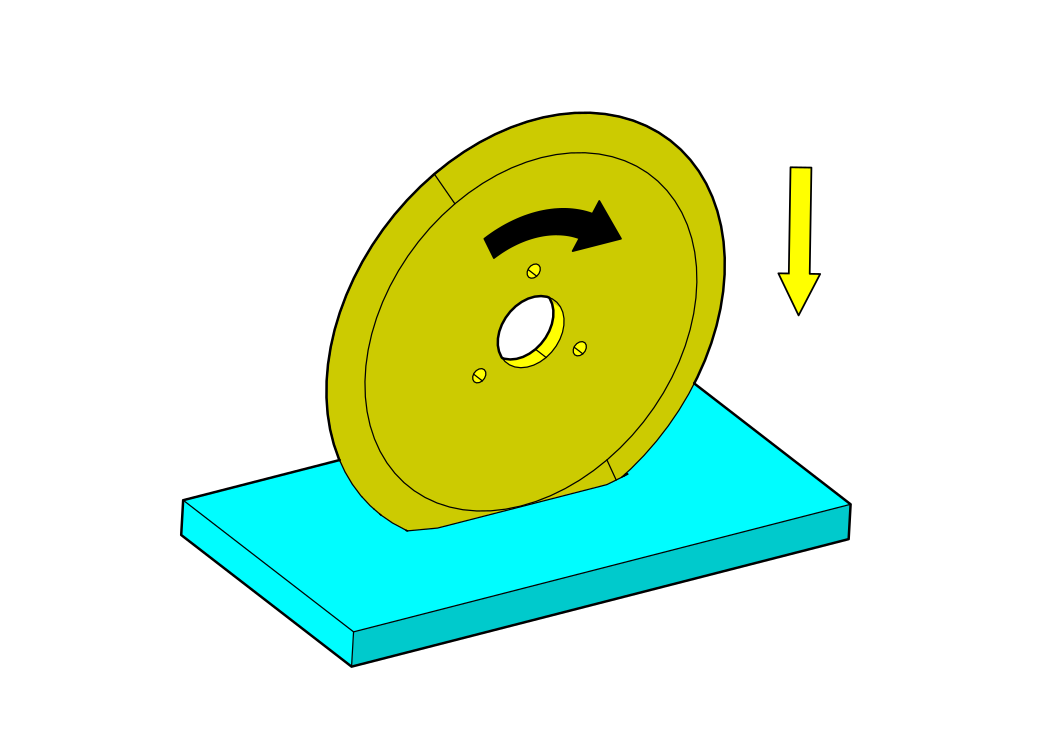

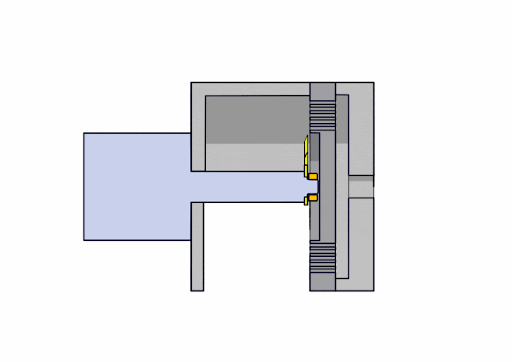

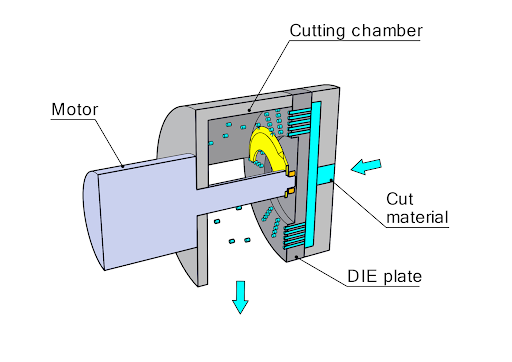

Onze ronde messen hebben een middengat om het mes uit te lijnen met de roterende as en een spiebaan of een gat om het roterende koppel over te brengen op de schijf. Afhankelijk van de snijkracht, kan het mes meer gaten nodig hebben om de kracht van de motor over te brengen. Gaten kunnen door, verzonken of verzonken zijn.

 Vervolgens wordt het mes op zijn plaats gehouden door een klemsysteem, zoals een moer.

3. Valideer het ontwerp:

Voordat u doorgaat met de productie, is het cruciaal om het ontwerp te valideren via numerieke analysemethoden zoals eindige-elementenanalyse (FEA) of prototyping. U kunt rapid prototypingmethoden zoals 3D-printen gebruiken om een ​​praktische evaluatie te krijgen van de functionaliteit, ergonomie en pasvorm van het ontwerp in de machine waar het zal worden gebruikt. Indien nodig, herhaal het ontwerp op basis van de feedback van de analyse of het prototype.

Het ontwerpen van een industrieel mes is een ingewikkeld proces dat een diepgaand begrip van de vereisten van het mes, het gebruik van geavanceerde ontwerptools en aandacht voor detail vereist. Door de hierboven genoemde stappen te volgen, kunnen ontwerpers een ontwerp van een industrieel mes maken dat functionaliteit en prestaties optimaliseert.
