Precisie handtappen met rechte fluittappen voor veelzijdig draadsnijden

ERVAAR HET VERSCHIL MET DE PREMIUM KRANEN VAN BAUCOR

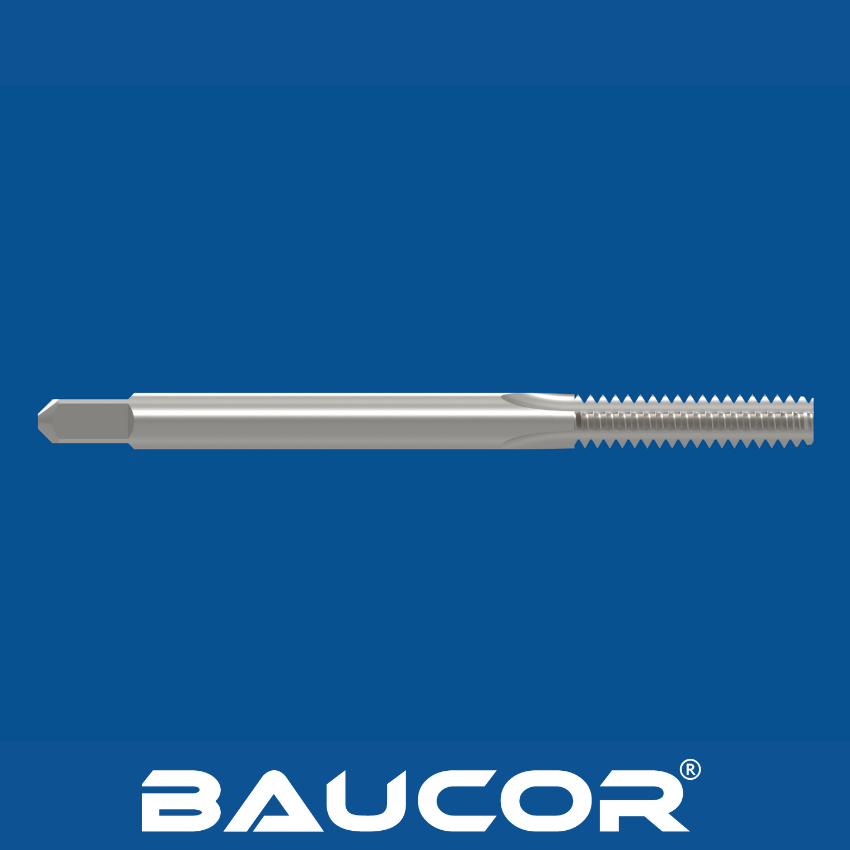

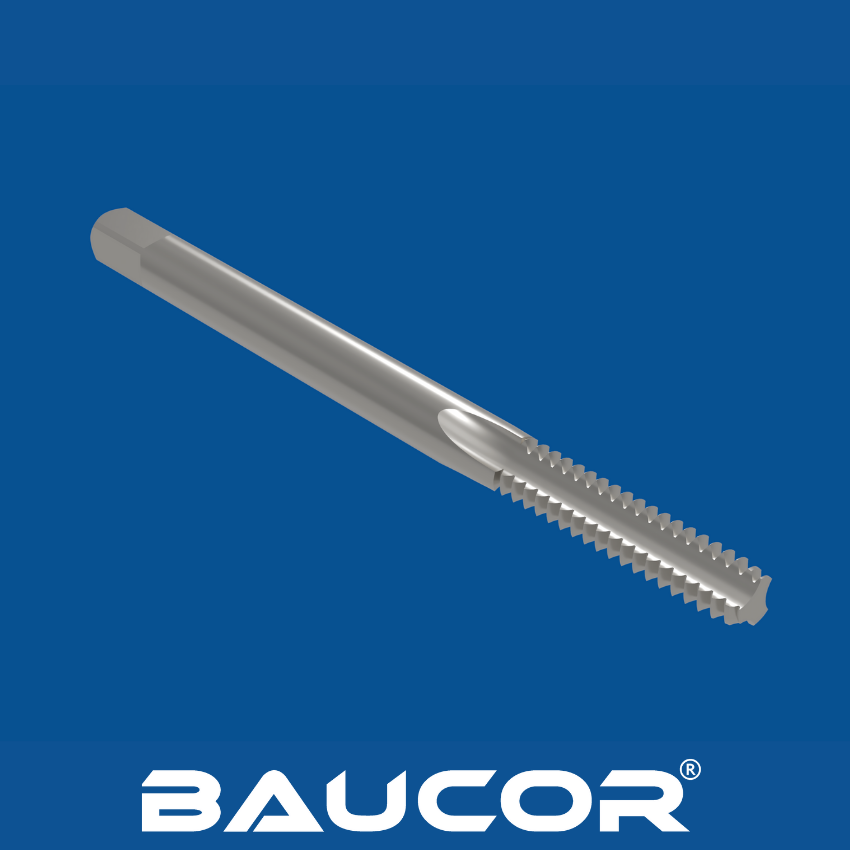

Wat is een rechte fluit / handtap? Hoe werkt het?

Een rechte tap, ook wel handtap genoemd, is een veelgebruikt snijgereedschap om inwendige schroefdraad te maken in een voorgeboord gat. Ze worden vaak handmatig gebruikt, maar ook in machines zoals boormachines. Rechte draadsnijtappen zijn ontworpen voor algemene tapdoeleinden in verschillende materialen.

Hoe rechte draadtappen / handtappen werken

  1. Voorbereiding van het gat: Een gat met de juiste diameter wordt geboord voor de gewenste schroefdraadmaat.
  2. Tappen plaatsen: De tap wordt uitgelijnd met het gat en voorzichtig met de hand (met een tapsleutel) of met een geschikte machine gedraaid.
  3. Draadsnijden: Terwijl de kraan draait, vormen de snijkanten geleidelijk de schroefdraad in het gat.
  4. Spanen verwijderen: Rechte groeven helpen spanen uit het gat te verwijderen tijdens het tappen.
  5. Omkeren: Het regelmatig omkeren van de tap helpt spanen af te breken en de kwaliteit van de schroefdraad te verbeteren.

Hoe worden rechte fluit/handkranen gemaakt?

Rechte schroefdraadtappen, ook wel handtappen genoemd, zijn essentieel gereedschap voor het maken van inwendige schroefdraad. Maar hoe ontstaan deze werkpaarden in de verspaningswereld? Hier volgt een overzicht van de belangrijkste stappen bij de fabricage van handtappen:

  • Materiaalkeuze: De reis begint met het kiezen van het juiste materiaal voor de tap. High Speed Steel (HSS) is een populaire keuze vanwege de balans tussen hardheid, taaiheid en betaalbaarheid. Voor taaiere materialen kan carbide, kobalt snelstaal (HSS-E) of gepoederd metalen snelstaal (PM HSS) worden gebruikt vanwege de hogere slijtvastheid.
  • Vorming van het onbewerkte materiaal: Het ruwe materiaal wordt gevormd tot een cilindrische onbewerkte vorm met de gewenste diameter en schachtafmetingen door middel van slijpen of draaien. Gespecialiseerde freesmachines maken vervolgens de kenmerkende rechte groeven in de lengte van de onbewerkte stift.

  • De draden vormgeven: Nauwkeurig schroefdraad snijden komt daarna. CNC-machines met zeer nauwkeurige slijpschijven snijden nauwkeurig het exacte schroefdraadprofiel (gebaseerd op standaarden zoals Unified National Coarse (UNC) of Metric) op de tap.

  • Warmtebehandeling: De tap ondergaat een warmtebehandeling (vaak harden en ontlaten) om de optimale balans te bereiken tussen hardheid om te snijden en taaiheid om slijtage te weerstaan.

  • Oppervlaktebehandelingen (optioneel): Voor betere prestaties krijgen sommige tappen een coating zoals titaniumnitride (TiN) om de slijtvastheid te verbeteren en de wrijving te verminderen.
  • Kwaliteitscontrole: Strenge kwaliteitscontroles zorgen ervoor dat de tap voldoet aan alle maatspecificaties (schroefdraadnauwkeurigheid, diameter, enz.) en vrij is van defecten.

VRAAG EEN OFFERTE AAN

Welke maten produceert Baucor rechte fluit/handkranen?

Gangbare rechte tapmaten die u bij Baucor kunt vinden

  • Metrisch grof (M): Populaire maten zijn M2, M3, M4, M5, M6, M8, M10, M12 en mogelijk grotere diameters.
  • Metrisch fijn (M): Zoek naar maten zoals M6 x 1,0, M8 x 1,25, M10 x 1,5 voor fijnere draadsteken.
  • Unified National Grof (UNC): Gangbare maten zijn waarschijnlijk #0-80, #1-64, #2-56, 1/4-20, 5/16-18, 3/8-16, 1/2-13 en mogelijk groter.
  • Unified National Fine (UNF): U kunt maten vinden als #0-80 UNF, #1-64 UNF, 2-56 UNF, 1/4-28, 5/16-24, 3/8-24, 1/2-20 en mogelijk groter.

Baucor kan tappen voor u vervaardigen variërend van zeer kleine maten zoals M0,5 tot grote maten tot M68, zodat u kunt voldoen aan een breed spectrum van schroefdraadvereisten.

Neem contact met ons op voor de juiste afmetingen. Baucor kan tappen produceren in de meest gespecialiseerde maten afgestemd op uw behoeften.

Welke materialen worden gebruikt om rechte fluiten / handtappen te maken?

Handtappen met rechte vertanding, die bekend staan om hun eenvoud en effectiviteit in materialen met weinig spanen, vereisen robuuste materialen om de ontberingen van het draadsnijden aan te kunnen. Dit is wat fabrikanten zoals Baucor waarschijnlijk gebruiken:

Gangbare materialen:

  • HSS (High-Speed Steel): De industriestandaard voor veel handtappen! HSS biedt een uitgebalanceerde combinatie van:
  • Hardheid: Essentieel voor het snijden van schroefdraad in verschillende materialen.
  • Taaiheid: Om breuk tijdens het tappen te weerstaan.
  • Betaalbaarheid: Maakt HSS een aantrekkelijke keuze voor algemene toepassingen.
  • Kobalt snelstaal (HSS-E): Als de klus zwaarder wordt, komt HSS-E in beeld. Het verhoogde kobaltgehalte verbetert:
  • Hittebestendigheid: Cruciaal voor het aanboren van moeilijkere materialen of productieomgevingen met hoge volumes.
  • Slijtvastheid: Verlengt de levensduur van de tap, waardoor deze minder vaak vervangen hoeft te worden.

Speciale materialen:

  • Gepoederd metaal met hoge snelheid (PM HSS): Voor echt veeleisende taken in schurende materialen kan PM HSS de oplossing zijn. Het unieke productieproces levert het volgende op:
  • Uitzonderlijke slijtvastheid: Beter dan standaard HSS in uitdagende scenario's.
  • Hoge taaiheid: Minimaliseert het risico op tapbreuk, zelfs bij zwaar gebruik.

Hardmetaal: In bepaalde scenario's kunnen volhardmetalen handtappen worden gebruikt. Hun uitzonderlijke hardheid en slijtvastheid zijn ideaal voor:

  • Zeer schurende materialen: Bij het tappen van uitzonderlijk taaie of schurende materialen waar standaard tappen voortijdig zouden slijten.
  • Zeer nauwkeurige toepassingen: Hardmetaal kan toleranties handhaven en scherpere draden vormen dankzij de stijfheid.

Speciale gereedschapsstalen: Sommige fabrikanten bieden tappen aan van specifieke gereedschapsstaalsoorten voor zeer gespecialiseerde taken waarbij een unieke combinatie van eigenschappen vereist is:

Verbeterde schokbestendigheid: Voor toepassingen waar schokken of trillingen een probleem kunnen zijn.

Specifieke materiaalcompatibiliteit: Om de prestaties te optimaliseren bij het tappen van bepaalde kunststoffen, non-ferro legeringen of andere materialen met unieke bewerkingskenmerken.

  • Oppervlaktebehandelingen en coatings: Naast het basismateriaal spelen coatings een cruciale rol bij het verbeteren van de prestaties:
  • Coatings op basis van nitride: Opties zoals titaniumnitride (TiN), titaniumaluminiumnitride (TiAlN) of titaniumcarbonitride (TiCN) worden vaak gebruikt om de slijtvastheid te verbeteren, de hardheid van het oppervlak te verhogen en de wrijving te verminderen.
  • Gespecialiseerde coatings: Voor specifieke werkstukmaterialen of toepassingen kunnen minder gebruikelijke coatings zoals chroomnitride (voor corrosie) of meerlaagse coatings die de sterke punten van meerdere materialen combineren, worden gebruikt om de prestaties verder te verbeteren.

Het belang van toepassingsspecifieke keuzes

Onthoud dat het kiezen van het juiste tapmateriaal verder gaat dan alleen het kiezen van de hardste of meest geavanceerde optie. Om de prestaties en de levensduur van het gereedschap te maximaliseren en de projectkosten te minimaliseren:

  • Raadpleeg experts: Tapfabrikanten zoals Baucor of ervaren verspaners kunnen u advies geven op maat van uw specifieke behoeften.
  • Prestaties en kosten in evenwicht brengen: Hoewel sommige alternatieve materialen op bepaalde gebieden uitblinken, hangt er vaak een hoger prijskaartje aan. Evalueer zorgvuldig de kosten versus de prestatiewinst.
  • Testen: Bij kritische toepassingen kan het nuttig zijn om verschillende tapmaterialen te testen om te bepalen wat het beste werkt in uw specifieke scenario.

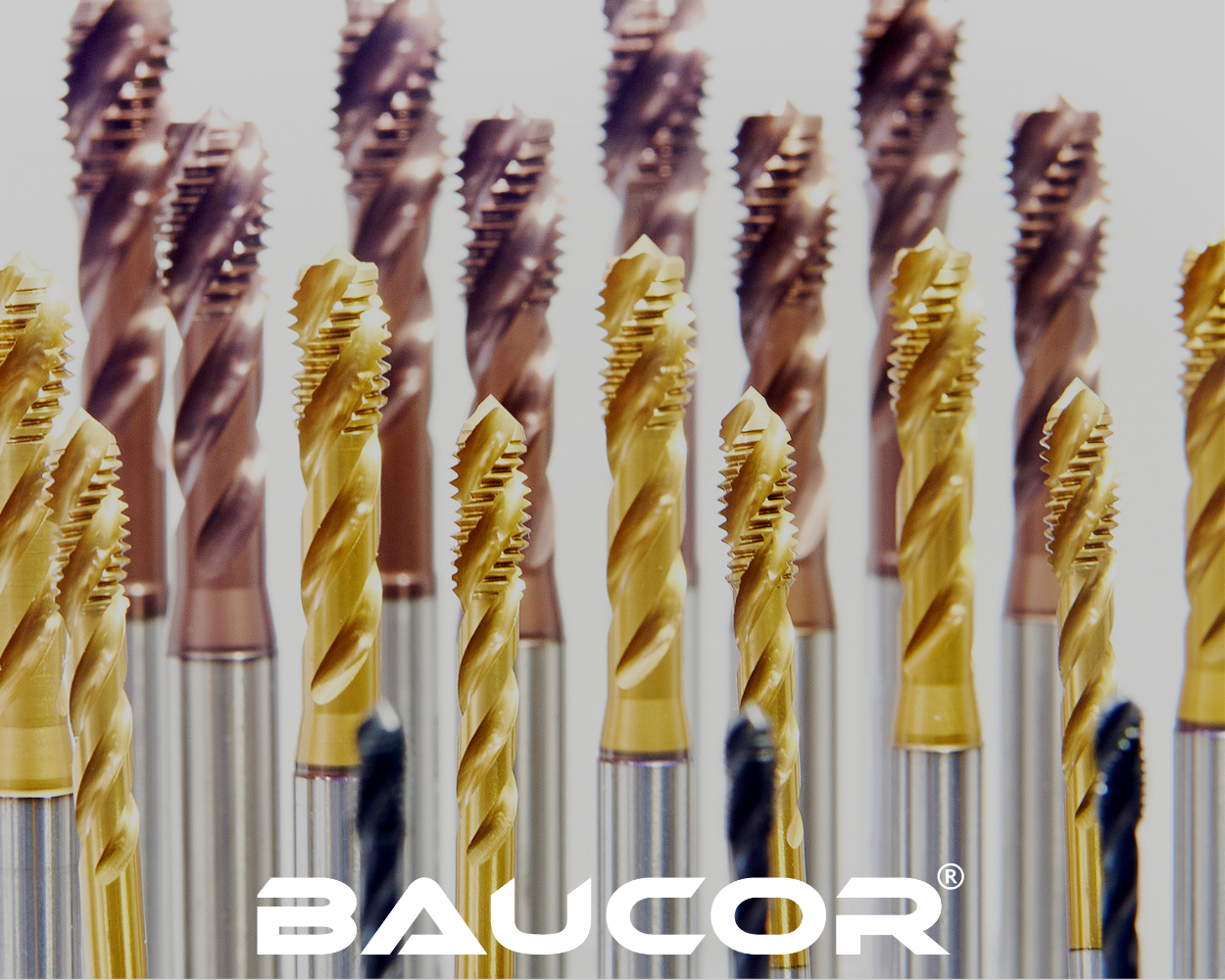

Welke coatings verbeteren rechte fluit- en handtappen?

Handtappen met rechte vertanding, zelfs als ze gemaakt zijn van hoogwaardige materialen zoals HSS of HSS-E, kunnen profiteren van oppervlaktebehandelingen en coatings. Deze coatings verbeteren verschillende eigenschappen, wat leidt tot soepeler tappen, langere levensduur van het gereedschap en een betere kwaliteit van de schroefdraad. Laten we eens kijken naar enkele veelvoorkomende opties die Baucor kan aanbieden:

Populaire coatings voor handtappen

  • Titaannitride (TiN): Een klassieke goudkleurige coating, TiN biedt een goed afgerond pakket aan voordelen:
  • Verminderde wrijving: Minimaliseert de wrijving tussen de tap en het werkstukmateriaal, waardoor de tapkracht en warmteontwikkeling afnemen.
  • Verbeterde slijtvastheid: Verlengt de levensduur van de tap, vooral bij het tappen van schurende materialen of productie in grote volumes.
  • Kosteneffectief: Een balans tussen betaalbaarheid en prestatievoordelen.
  • Titanium Aluminium Nitride (TiAlN): Als hitte een belangrijk punt van zorg wordt, staat TiAlN centraal:
  • Toepassingen bij hoge temperaturen: Behoudt zijn eigenschappen bij hoge temperaturen, ideaal voor het aanboren van hittebestendige materialen of hogesnelheidsbewerkingen.
  • Weerstand tegen oxidatie: Biedt extra bescherming tegen degradatie bij hoge temperaturen.

Andere coatings

Afhankelijk van het aanbod van Baucor en uw specifieke behoeften, kunnen andere opties zijn:

  • Chroomnitride (CrN): Uitstekend voor situaties met een hoge luchtvochtigheid of potentiële corrosieproblemen.
  • Meerlaagse coatings: Geavanceerde coatings die de sterke punten van meerdere materialen combineren en superieure slijtvastheid, lage wrijving en bescherming tegen specifieke soorten slijtage bieden.

Titanium Carbonitride (TiCN): Bekend om zijn combinatie van hardheid, slijtvastheid en smering (verminderde wrijving). TiCN blinkt uit in:

  • Vermindering van Galling: Voorkomt dat materiaal aan de tap blijft kleven, vooral bij zachtere werkstukmaterialen.
  • Prestaties voor algemeen gebruik: De balans van eigenschappen maakt het geschikt voor een breder scala aan taptoepassingen in vergelijking met sommige meer gespecialiseerde coatings.

Diamantachtige koolstof (DLC): DLC coatings hebben een extreme hardheid, superieure slijtvastheid en een zeer lage wrijvingscoëfficiënt. Dit maakt ze ideaal voor:

Veeleisende materialen: Uitzonderlijk taaie of abrasieve legeringen aanboren waar andere coatings voortijdig slijten.

Precisietappen: Behouden van nauwe toleranties en hoge oppervlaktekwaliteit in schroefdraad dankzij verminderde wrijving en uitstekende slijtvastheid.

  • Zirkonium nitride (ZrN): Biedt soortgelijke eigenschappen als TiN (slijtvastheid, verminderde wrijving) maar met een kenmerkende bronsachtige kleur. Het is vaak een haalbaar alternatief voor tappen voor algemeen gebruik.
  • Gespecialiseerde en eigen coatings: Sommige tapfabrikanten bieden unieke coatings die zijn afgestemd op specifieke werkstukmaterialen of toepassingen. Deze kunnen bestaan uit:
  • Nanocoatings met meerdere lagen: Combinatie van meerdere materialen met eigenschappen die zijn ontworpen voor betere prestaties bij veeleisende taken.
  • Coatings geoptimaliseerd voor non-ferro materialen: Het aanpakken van unieke interacties tussen specifieke coatings en materialen zoals aluminiumlegeringen.

Hoe coatings u kunnen helpen

  • Soepeler aftappen: Verminderde wrijving leidt tot minder kracht die nodig is om te tappen, waardoor de operator minder vermoeid raakt en de tapcontrole verbetert.
  • Schonere schroefdraad: Coatings kunnen helpen om schoner en nauwkeuriger schroefdraad te produceren door spaanafzetting te minimaliseren en spaanafvoer te verbeteren.
  • Minder stilstand: Een langere levensduur van het gereedschap door slijtvastheid betekent minder tapwissels en minder productiestilstand.
  • Kostenbesparingen: Hoewel gecoate tappen in het begin iets duurder zijn, kunnen hun langere levensduur en verbeterde prestaties na verloop van tijd tot aanzienlijke kostenbesparingen leiden.

Uw keuze optimaliseren: Overweeg de toepassing

  • Materiaal van het werkstuk: Stem de coating af op het materiaal dat u gaat tappen. CrN is bijvoorbeeld ideaal voor roestvast staal vanwege de corrosiebestendigheid, terwijl TiAlN uitblinkt bij de hoge temperaturen die voorkomen bij het tappen van Inconel-legeringen.
  • Productievolume: Bij grote tapvolumes kunnen de voordelen van een premium coating zoals TiAlN op het gebied van standtijd opwegen tegen de iets hogere kosten.
  • Budget: Overweeg de kosteneffectiviteit van verschillende coatingopties. Standaard TiN coatings bieden een goede balans voor veel toepassingen.

VRAAG EEN OFFERTE AAN

Waar worden Straight Flute / Hand Taps gebruikt?

Rechte schroefdraadtappen, ook wel handtappen genoemd, zijn werkpaarden in de wereld van het schroefdraad maken. Maar in welke industrieën worden deze veelzijdige gereedschappen het meest gebruikt? Laten we eens kijken naar enkele belangrijke toepassingen:

  • Loodgieterswerk: Van woonhuizen tot commerciële gebouwen, loodgieters vertrouwen op rechte kranen om schroefdraadverbindingen te maken in leidingen, kleppen, kranen, douchekoppen en andere componenten voor water- en gasleidingen.

  • HVAC (verwarming, ventilatie en airconditioning): Deze kranen spelen een essentiële rol bij het verbinden van koperen buizen en andere materialen die worden gebruikt in koelmiddelleidingen in airconditioners en warmtepompen. Ze zijn ook essentieel voor het aftappen van verbindingen op kleppen en andere HVAC-systeemonderdelen.

  • Industriële productie en verwerking: Uitgebreide leidingsystemen zijn een kenmerk van veel industriële faciliteiten. Rechte schroefdraadtappen zijn cruciaal voor het maken van lekvrije verbindingen in pijpen, tanks, kleppen en verdeelstukken die worden gebruikt voor het transport van vloeistoffen, gassen en andere vloeistoffen in deze processen.

  • Automobielindustrie: In de wereld van de auto's wordt veel gebruik gemaakt van schroefdraadverbindingen voor vloeistofleidingen. Rechte schroefdraadtappen zijn handig bij het aftappen van verbindingen voor brandstofleidingen, remleidingen, olieleidingen en hydraulische systemen in verschillende toepassingen in de auto-industrie.

  • Reparatie en onderhoud (MRO): Wanneer schroefdraad beschadigd raakt in leidingen, fittingen of onderdelen in verschillende industrieën, komen rechte schroefdraadtappen te hulp. Ze stellen technici in staat om deze schroefdraden te herstellen tijdens onderhouds- en reparatiewerkzaamheden.

  • Fabricage op maat: Gespecialiseerde leidingen, armaturen en componenten hebben vaak schroefdraadverbindingen nodig. Rechte schroefdraadtappen stellen ontwerpers in staat om deze unieke onderdelen te maken die nodig zijn in verschillende toepassingen.

Welke industrieën gebruiken rechte fluit/handtappen?

Rechte schroefdraadtappen, vaak handtappen genoemd, zijn niet meer weg te denken uit verschillende industrieën omdat ze betrouwbare schroefdraadverbindingen kunnen maken. Hier volgt een overzicht van enkele belangrijke gebruikers:

  • Loodgieterij en HVAC: Deze kranen zijn essentieel voor het maken van lekvrije verbindingen in leidingen, kleppen, kranen en koelmiddelleidingen in residentiële, commerciële en industriële omgevingen.

  • Productie en verwerking: Uitgebreide leidingnetwerken in fabrieken vertrouwen op rechte kranen voor veilige verbindingen in tanks, verdeelstukken en leidingen voor vloeistoffen en gassen.

  • Auto-industrie en transport: Ze spelen een cruciale rol bij het aftappen van vloeistofleidingen voor brandstof, remmen, olie en hydraulische systemen in verschillende voertuigen.

  • Reparatie en onderhoud (MRO): Het herstellen van beschadigd schroefdraad in leidingen, fittingen en componenten in verschillende industrieën is een veelvoorkomende toepassing voor deze kranen.

  • Fabricage op maat: Voor het maken van speciale onderdelen met schroefdraadverbindingen voor unieke toepassingen worden vaak rechte schroefdraadtappen gebruikt.

De rode draad: Lekvrije prestaties

Rechte schroefdraadtappen bieden een veelzijdige en gebruiksvriendelijke oplossing voor het maken van veilige schroefdraadverbindingen in tal van industrieën. Doordat ze zowel handmatig als met boormachines kunnen worden gebruikt, kunnen ze aan verschillende behoeften worden aangepast.

Welke machines gebruiken rechte fluit/handtappen?

Rechte schroefdraadtappen, ook wel handtappen genoemd, kunnen handmatig worden gebruikt, maar hun functionaliteit strekt zich uit tot verschillende machines. Hier volgt een overzicht van enkele veelvoorkomende toepassingen:

  • Boormachines: Veel boormachines zijn uitgerust met een tapfunctie, waarmee gecontroleerd getapt kan worden met rechte schroefdraadtappen. Dit is ideaal voor eenvoudige tapbewerkingen.
  • Freesmachines (met starre tapfunctie): Freesmachines met een starre tapfunctie bieden meer precisie en controle bij het tappen dan boormachines. Dit is geschikt voor taken die een hogere nauwkeurigheid vereisen.

CNC machines:

  • CNC freesmachines (VMC's): Deze veelzijdige machines kunnen schroefdraadtappen uitvoeren naast andere bewerkingen, waardoor het productieproces voor onderdelen met draadgaten wordt gestroomlijnd.
  • CNC draaibanken (met live gereedschap): Draaibanken met actieve gereedschappen kunnen rechte schroefdraadtappen gebruiken om schroefdraadverbindingen te maken die loodrecht op de middellijn van een onderdeel staan, zoals aan de zijkant van een pijp of fitting.
  • Speciale tapmachines: Voor het tappen van grote volumes bieden gespecialiseerde machines snelle cyclustijden en geautomatiseerde gereedschapswissels, waardoor de efficiëntie gemaximaliseerd wordt.

Overige apparatuur:

  • Tapkoppen: Deze koppen kunnen worden gemonteerd op boormachines of oudere CNC machines zonder starre tappen. Ze bieden veiligheidsfuncties en betere tapcontrole voor veeleisendere taken.
  • Gereedschaphouders: De keuze van de gereedschapshouder (bijv. ER spantanghouder, snelwisselspanboorhouder) beïnvloedt factoren als tapstijfheid, precisie en uitlijncompensatie.

Welke ontwerp- en engineeringsondersteuning biedt Baucor voor rechte fluit/handkranen?

Baucor heeft de kennis van snijgereedschap en de engineeringervaring om u te helpen de perfecte tapoplossing te vinden.

Potentiële ondersteunende diensten:

  • Selectie van tapmateriaal: Weet u niet zeker of HSS, kobalt HSS of een ander materiaal het beste is voor uw werkstuk? De experts van Baucor kunnen u begeleiden naar de ideale tap voor uw toepassing.
  • De juiste schroefdraad kiezen: Grove of fijne schroefdraad nodig? Metrisch of Unified? Baucor helpt u bij het verkrijgen van de optimale schroefdraad voor de eisen van uw project.
  • Maatwerk tappen: Heeft uw project een speciale rechte tap nodig? Het ingenieursteam van Baucor kan een tap op maat maken die perfect voldoet aan uw specificaties.
  • Optimalisatie van toepassingen: Krijg aanbevelingen van Baucor's ingenieurs over coatings, tap snelheden, smering en meer om uw tap efficiëntie en standtijd te verbeteren.

ONGEKENDE TECHNISCHE ONDERSTEUNING

Uw oplossing, uw schaal

Of u nu een enkel prototype of grootschalige productie nodig hebt, de ingenieurs van BAUCOR staan ​​klaar om met u samen te werken. Neem contact met ons op om te bespreken hoe we uw concept tot leven kunnen brengen.

Op maat gemaakte oplossingen voor BAUCOR-klanten

BAUCOR is gespecialiseerd in het leveren van unieke productie- en engineeringoplossingen die zijn ontworpen om te voldoen aan de specifieke behoeften van elke klant. Onze expertise bestrijkt een breed scala aan industrieën en toepassingen.

Wat zijn de ontwerprichtlijnen voor rechte fluit/handtappen?

Het ontwerp van handtappen met rechte spiraal voor optimaal draadsnijden begrijpen

Hoewel er niet één ontwerpbijbel is voor rechte schroefdraadtappen, helpt inzicht in de belangrijkste principes en normen u bij het kiezen van het juiste gereedschap:

Belangrijkste ontwerpelementen

  • Materiaal is belangrijk: Hogesnelheidsstaal (HSS) is de standaard, maar voor taaiere materialen kunnen kobalt HSS of PM HSS tappen nodig zijn. Controleer de vereisten voor uw werkstuk!
  • Schachtmaat: Gestandaardiseerde schachten passen op gangbare tapsleutels en machinekoppen. Zorg voor compatibiliteit met uw apparatuur.
  • Rechte groeven: Deze zijn ideaal voor materialen met een korte spaanafvoer. Denk eraan dat ze de spaanafvoer in doorlopende gaten kunnen beperken in vergelijking met spiraalvertandingen.
  • Schroefdraadontwerp: Nauwkeurigheid is alles! Schroefdraadvorm standaarden (ISO, ANSI) dicteren de precieze vorm, grootte en toleranties voor uitwisselbaarheid en juiste passing.
  • Coatings verbeteren de prestaties: Titanium Nitride (TiN) en andere coatings verminderen wrijving en slijtage. Dit verlengt de levensduur van tappen, vooral in taaiere materialen.
