CNC-kranen zijn gereedschappen die zijn ontworpen om nauwkeurige gaten te maken in verschillende materialen, van metalen en kunststoffen tot composieten. Het ontwerpen van de perfecte CNC-tappen bij Baucor begint met een diepgaand begrip van de toepassingsvereisten, inclusief het materiaal dat moet worden geschroefd, de gewenste schroefdraadgrootte en -type en de operationele beperkingen zoals snelheid, voedingssnelheid en koelmiddelgebruik. Een uitgebreide analyse van deze factoren en onderzoek naar industrienormen en concurrerende hulpmiddelen is cruciaal voor het optimaliseren van de prestaties van de tool en het aanpakken van uitdagingen.

Bij Baucor hechten we waarde aan samenwerking. Onze uitgebreide expertise en collaboratieve aanpak zorgen ervoor dat we u in elke fase van het ontwerpproces bijstaan, van het eerste onderzoek tot de materiaalkeuze en afwerkingsopties. Onze toewijding aan kwaliteit zorgt ervoor dat uw tapgereedschappen zijn geoptimaliseerd voor nauwkeurigheid, levensduur en efficiëntie.

3. Fluitontwerp:
De geometrie van de fluit is cruciaal voor spaanbeheersing en koelmiddelstroom. Spiraalfluiten evacueren effectief spanen in blinde gaten, terwijl rechte fluiten de voorkeur hebben voor korte, gecontroleerde spaanvorming in materialen zoals gietijzer.

4. Geavanceerde configuratie:
De snijkantgeometrie heeft een grote invloed op de kwaliteit van de draad en de levensduur van het gereedschap. Zo creëren bottoming taps met korte afschuiningen draden dicht bij de bodem van een gat, terwijl taps toelopende taps met een lange inloop ideaal zijn voor soepel startende draden.

5. Kernontwerp:
De dikte van de kern zorgt voor sterkte en stijfheid van de tap, waardoor breuk tijdens het schroefdraadsnijden wordt voorkomen.

6. Kraanmontage:

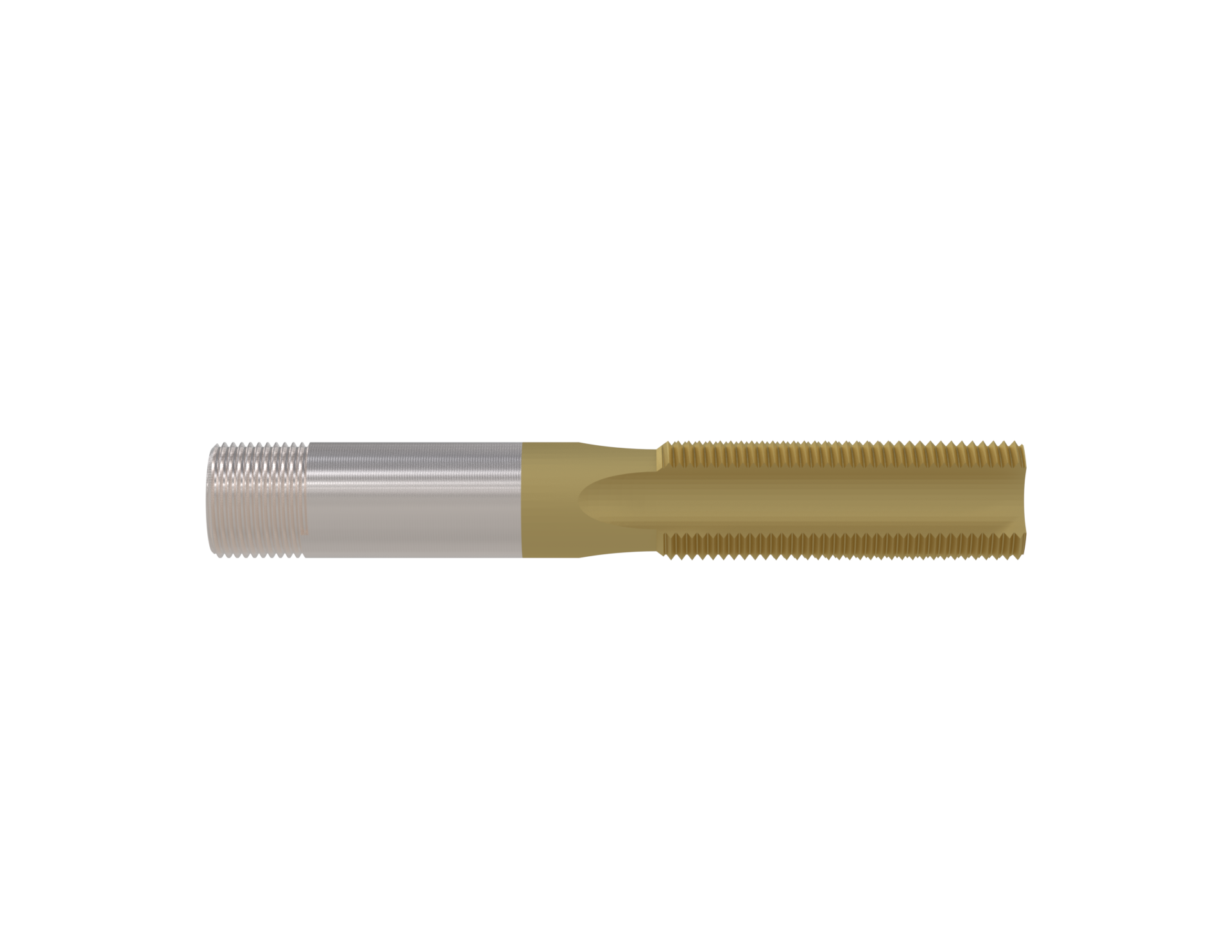

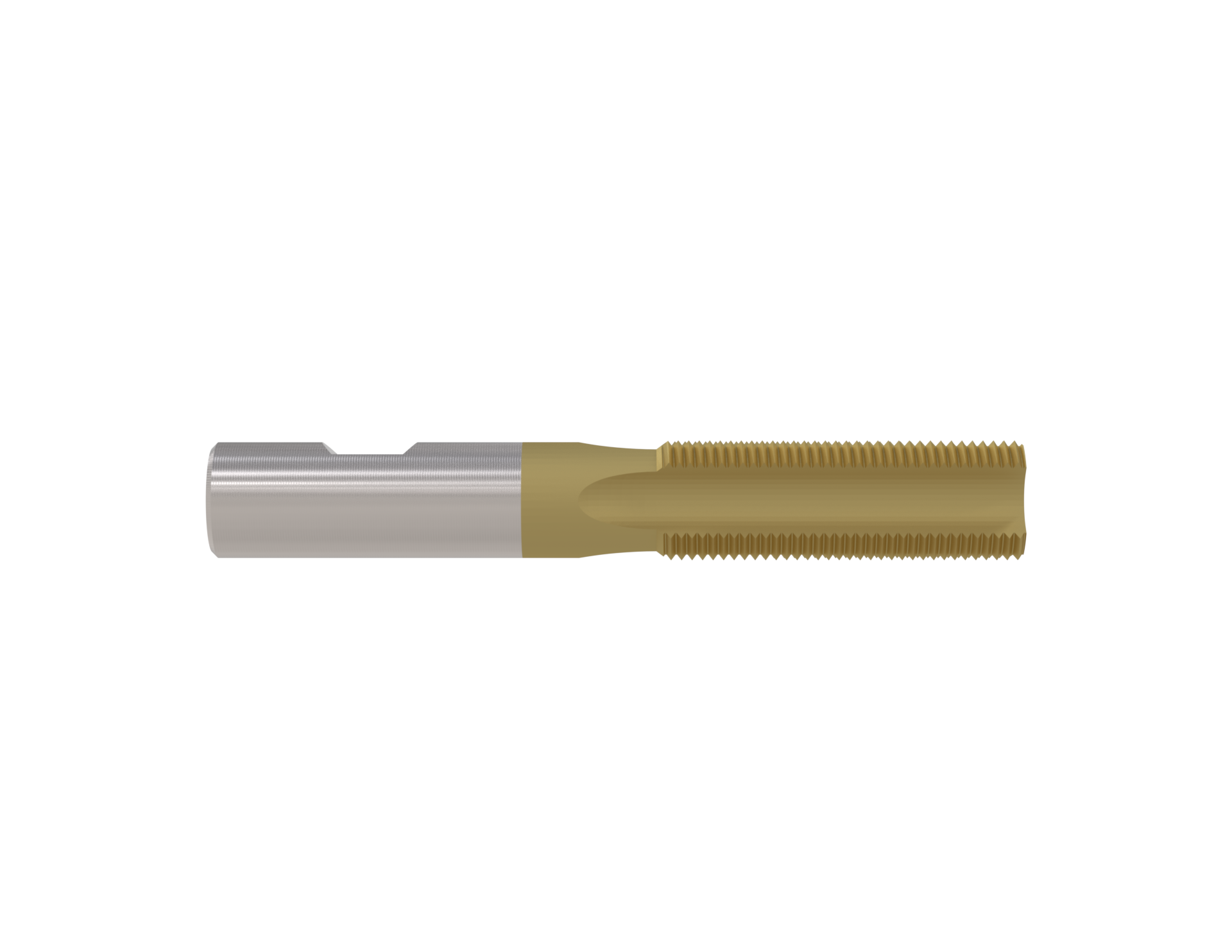

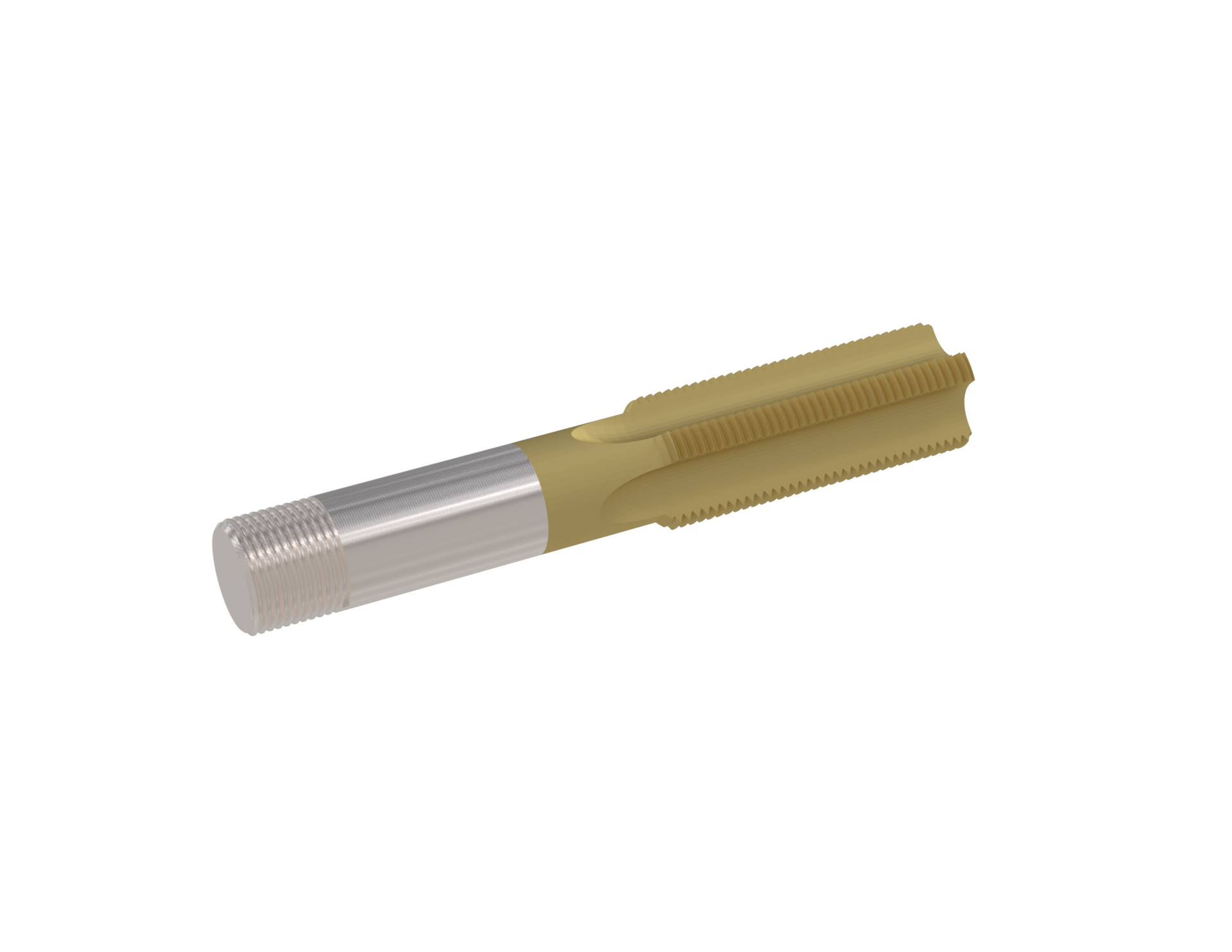

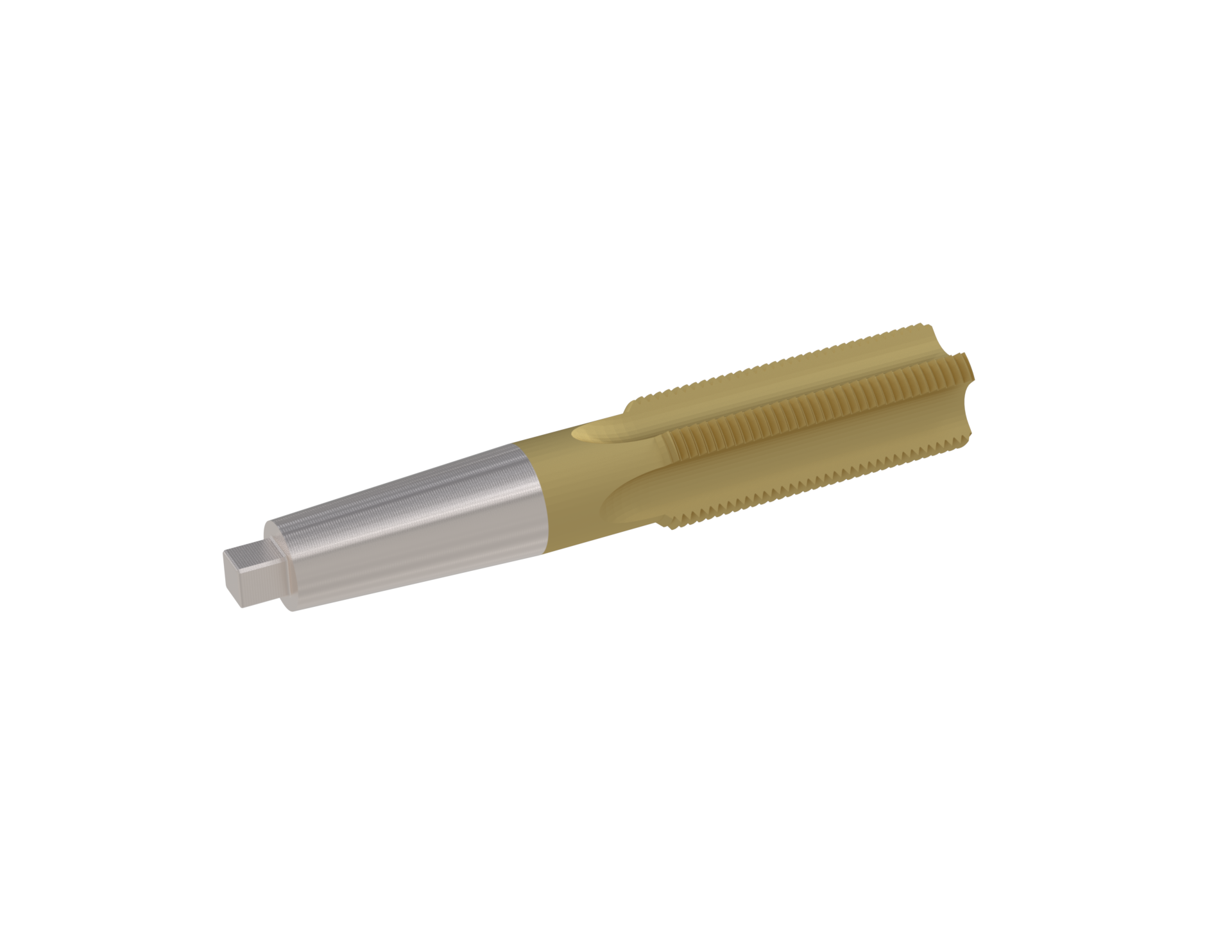

Het montagemechanisme, recht, taps of met schroefdraad, moet compatibel zijn met de CNC-machine om stabiliteit tijdens de werking te garanderen. Raadpleeg voor meer informatie de onderstaande tabel (Gereedschapsmontage) .

7. Materiaalkeuze:
Het kiezen van het juiste materiaal voor de tap is cruciaal voor prestaties en levensduur. Snelstaal (HSS) biedt veelzijdigheid en kosteneffectiviteit voor algemene toepassingen, terwijl hardmetaal uitblinkt in hogesnelheidsbewerkingen op harde materialen vanwege zijn superieure slijtvastheid. Gepoederd metaal balanceert taaiheid en slijtvastheid, waardoor het ideaal is voor veeleisende omgevingen.

8. Coatings en oppervlaktebehandelingen:
Coatings verbeteren de tapprestaties door wrijving te verminderen, de slijtvastheid te verhogen en de levensduur van het gereedschap te verlengen. Opties zoals Titanium Nitride (TiN), Titanium Aluminium Nitride (TiAlN) of Diamond-Like Carbon (DLC) zijn met name effectief voor hogesnelheids- en hogetemperatuurbewerking.

9. Koelmiddelkanalen:Tappen kunnen worden ontworpen met interne koelkanalen voor veeleisende bewerkingen om de koelefficiëntie en spaanafvoer te verbeteren, waardoor nauwkeurig draadsnijden in moeilijk te bewerken materialen wordt gegarandeerd.

3. Samenwerking en maatwerk:

De collaboratieve aanpak van Baucor in het ontwerpproces zorgt ervoor dat we uw unieke behoeften volledig begrijpen. We adviseren over materiaalkeuze, tapgeometrie en afwerkingsopties. Deze methode stelt ons in staat om tapgereedschappen te leveren die aan uw verwachtingen voldoen en deze zelfs overtreffen.

Tiktypes:

Baucor levert verschillende CNC-tapgereedschappen, elk ontworpen voor een specifieke toepassing.

Hieronder vindt u de kranen gegroepeerd per type:

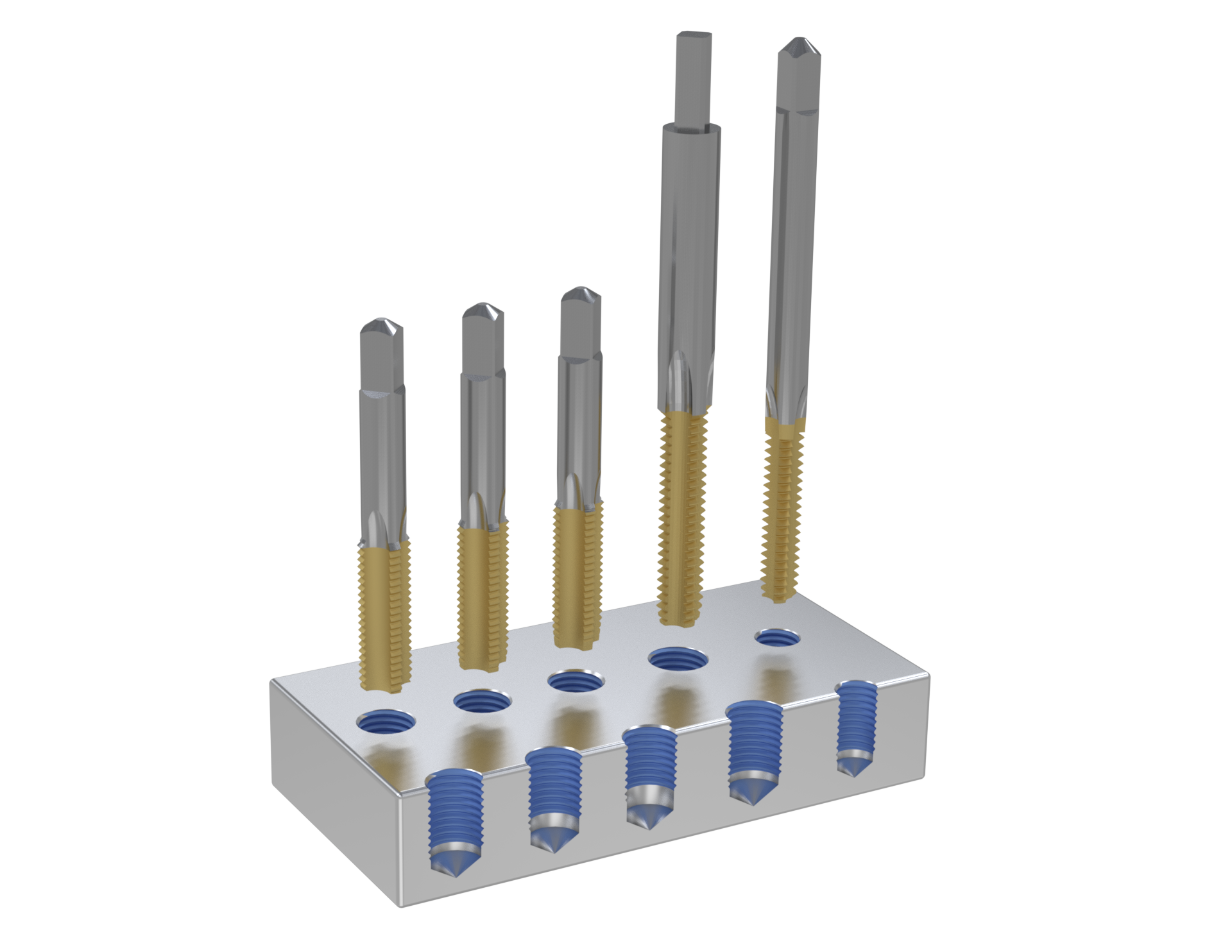

A. Kranen voor algemeen gebruik

1. Bodemkranen: Ontworpen voor het maken van schroefdraad dicht bij de bodem van blinde gaten, met minimale afschuining.
2. Plug-kranen: Ze hebben een gemiddelde afschuining, waardoor ze geschikt zijn voor algemeen draadsnijden in verschillende materialen.

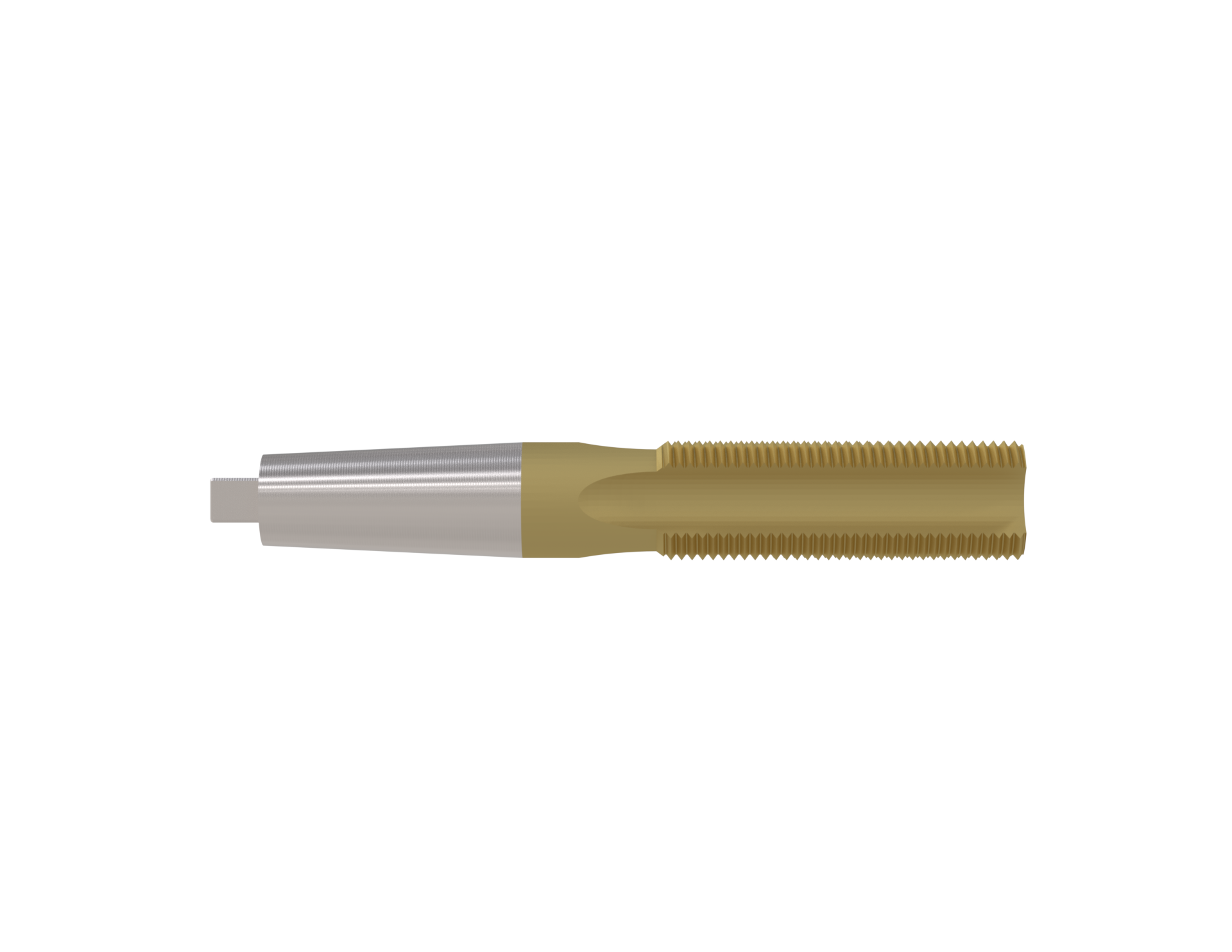

3. Taps toelopende kranen: Deze tappen hebben een lange inloop, ideaal voor het maken van schroefdraad in nieuwe gaten of harde materialen.
4. Rechte fluit / Handtappen:Veelzijdige handtappen met rechte groeven, geschikt voor het draadsnijden in zachtere materialen en eenvoudige toepassingen.
5. Machineschroeftappen: Precisietappen die zijn ontworpen voor het maken van schroefdraad in machineschroeven en die een hoge nauwkeurigheid bieden voor industriële toepassingen.

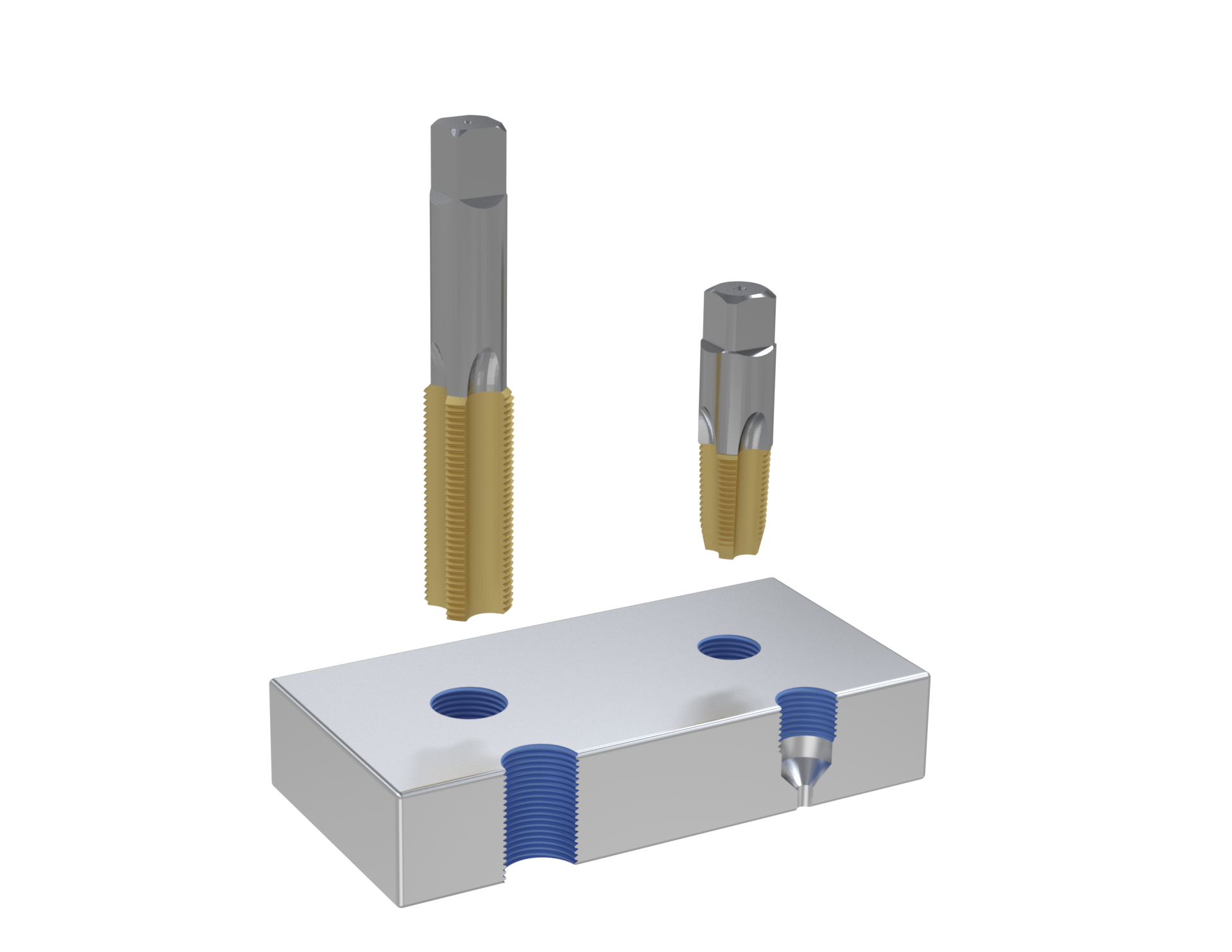

B. Leiding- en gaskranen

1. Pijpkranen: Ontworpen voor het schroefdraadsnijden van buizen en fittingen, voor veilige verbindingen in loodgieters- en industriële toepassingen.

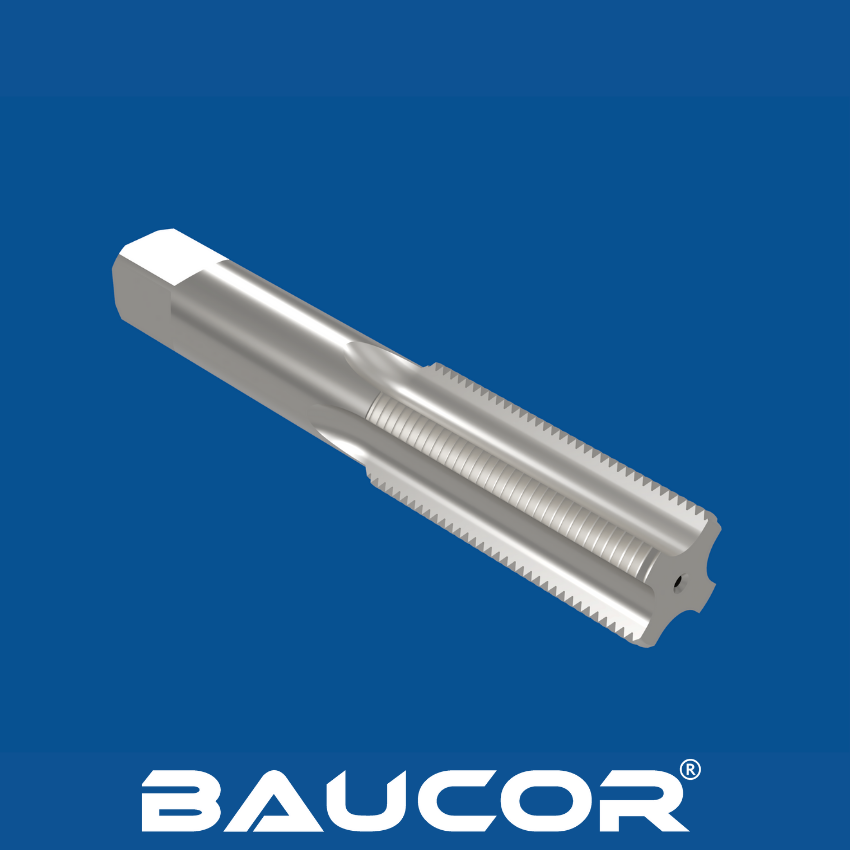

2. Gasdraadkranen: Speciaal ontwikkeld voor het maken van gasdichte schroefdraad in buizen en fittingen, waardoor luchtdichte afdichtingen worden gegarandeerd.

C. Draadvormende tappen

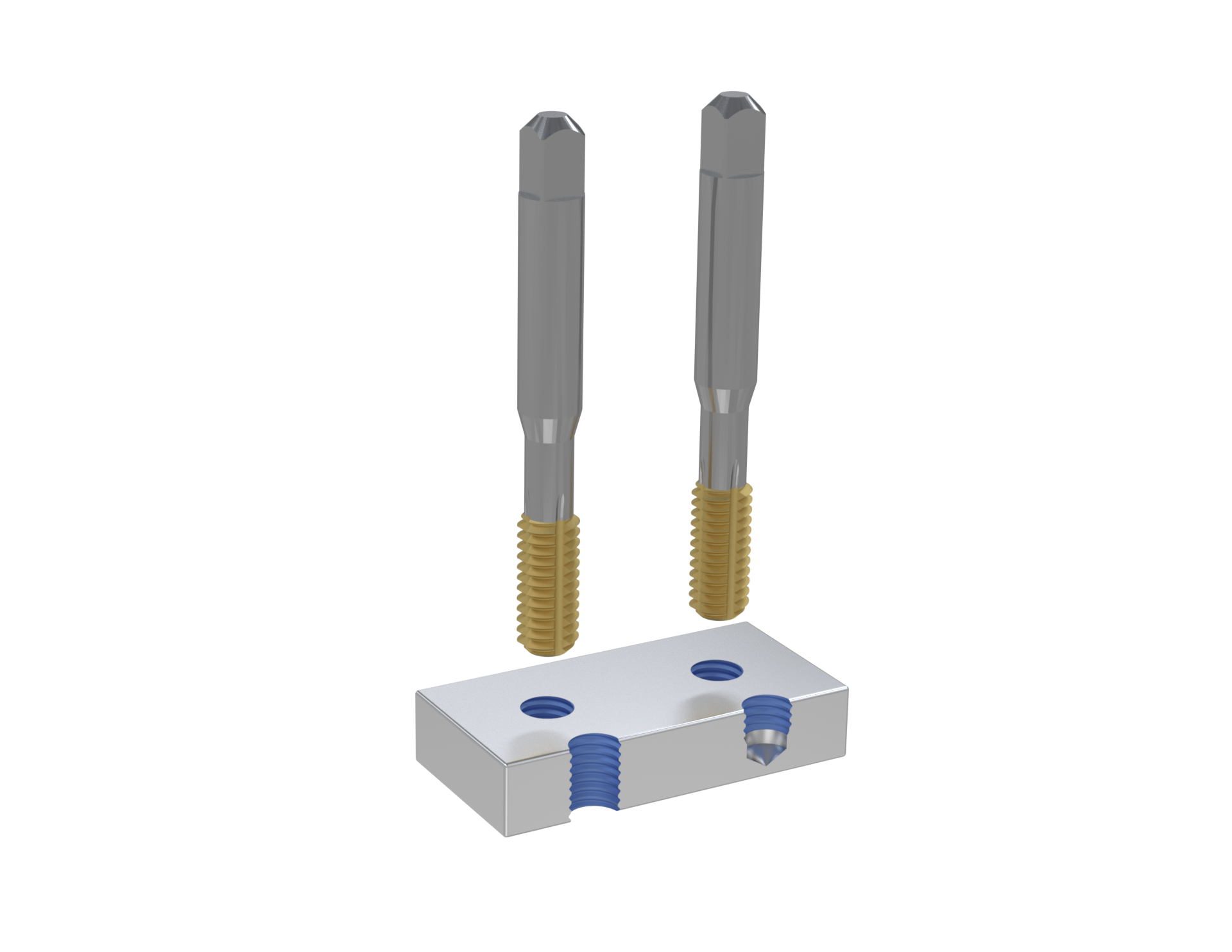

1. Draadvormende tappen: Deze tappen vormen schroefdraad door materiaal te verplaatsen in plaats van te snijden. Dit is ideaal voor ductiele materialen zoals aluminium of koper.

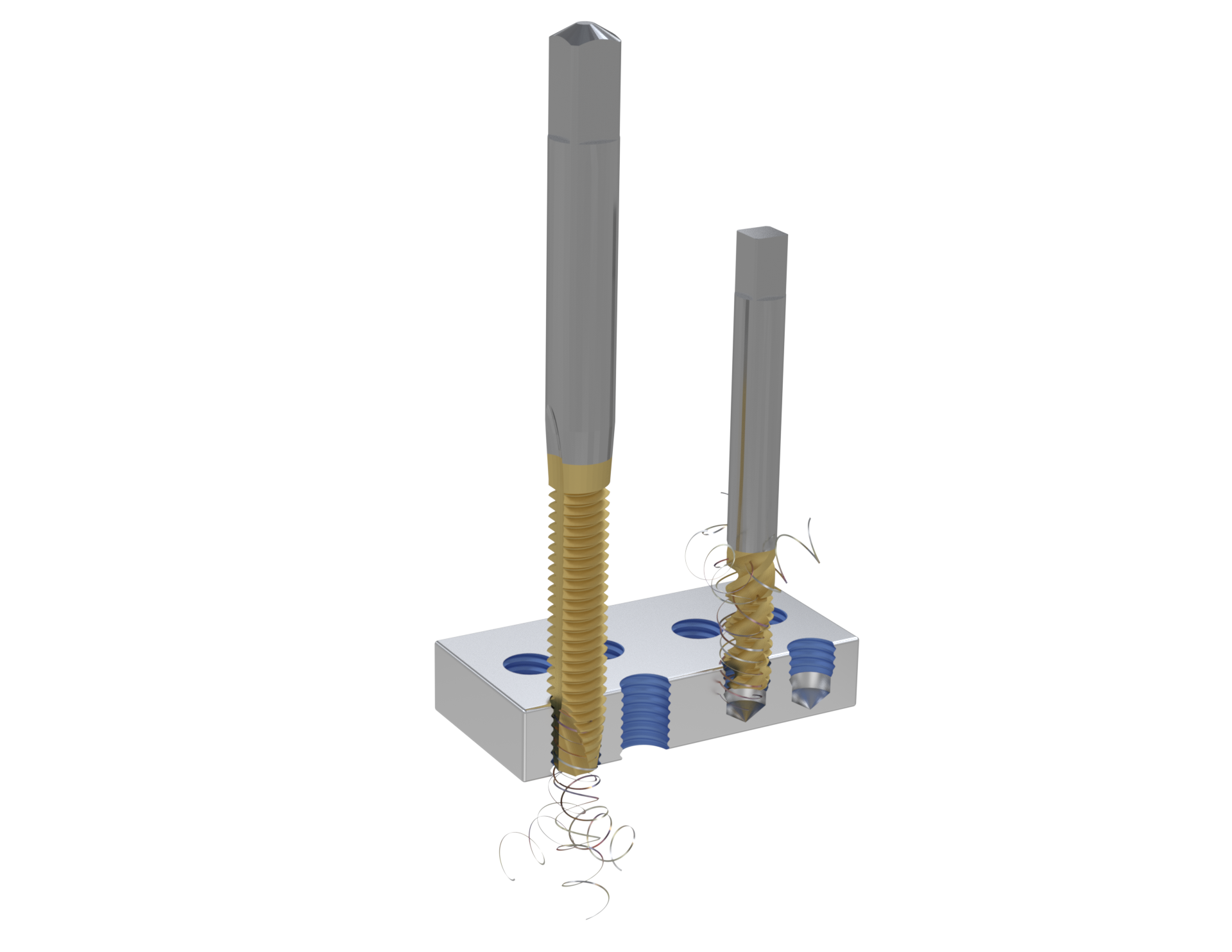

D. Spiraalfluit & Spiraalpunt Taps

1. Spiraalpuntkranen: Deze tappen zijn geoptimaliseerd voor doorlopende gaten en duwen spanen naar voren voor een schone schroefdraad zonder verstoppingen.

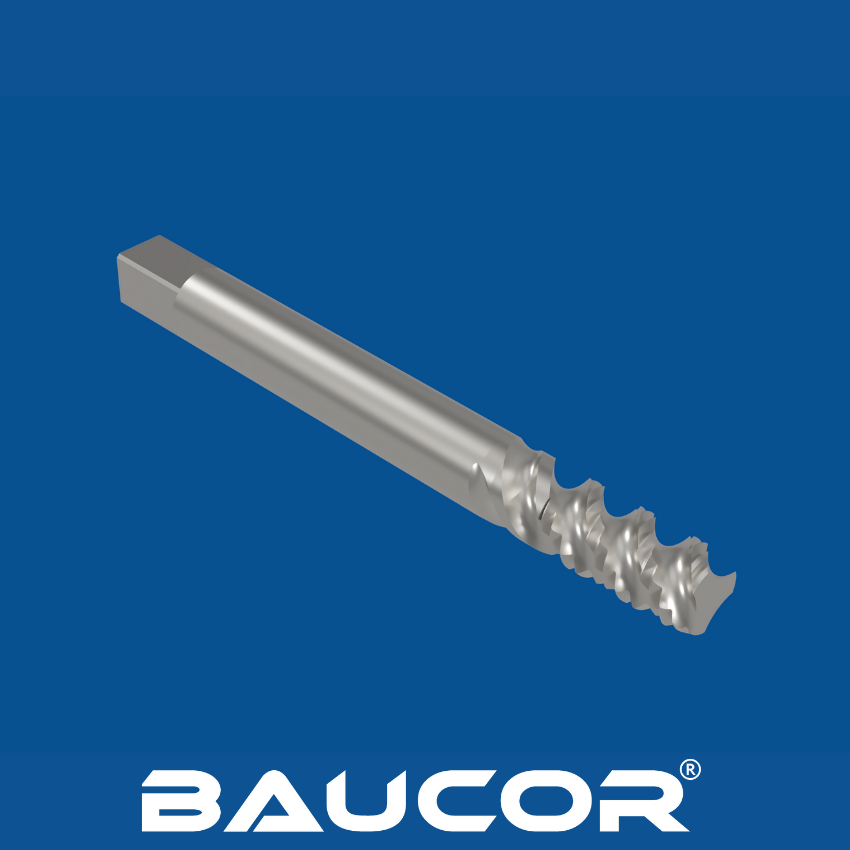

2. Spiraalfluit-taps: Deze tappen zijn het meest geschikt voor blinde gaten. Ze leiden spanen terug om verstoppingen te voorkomen en precisie te garanderen.

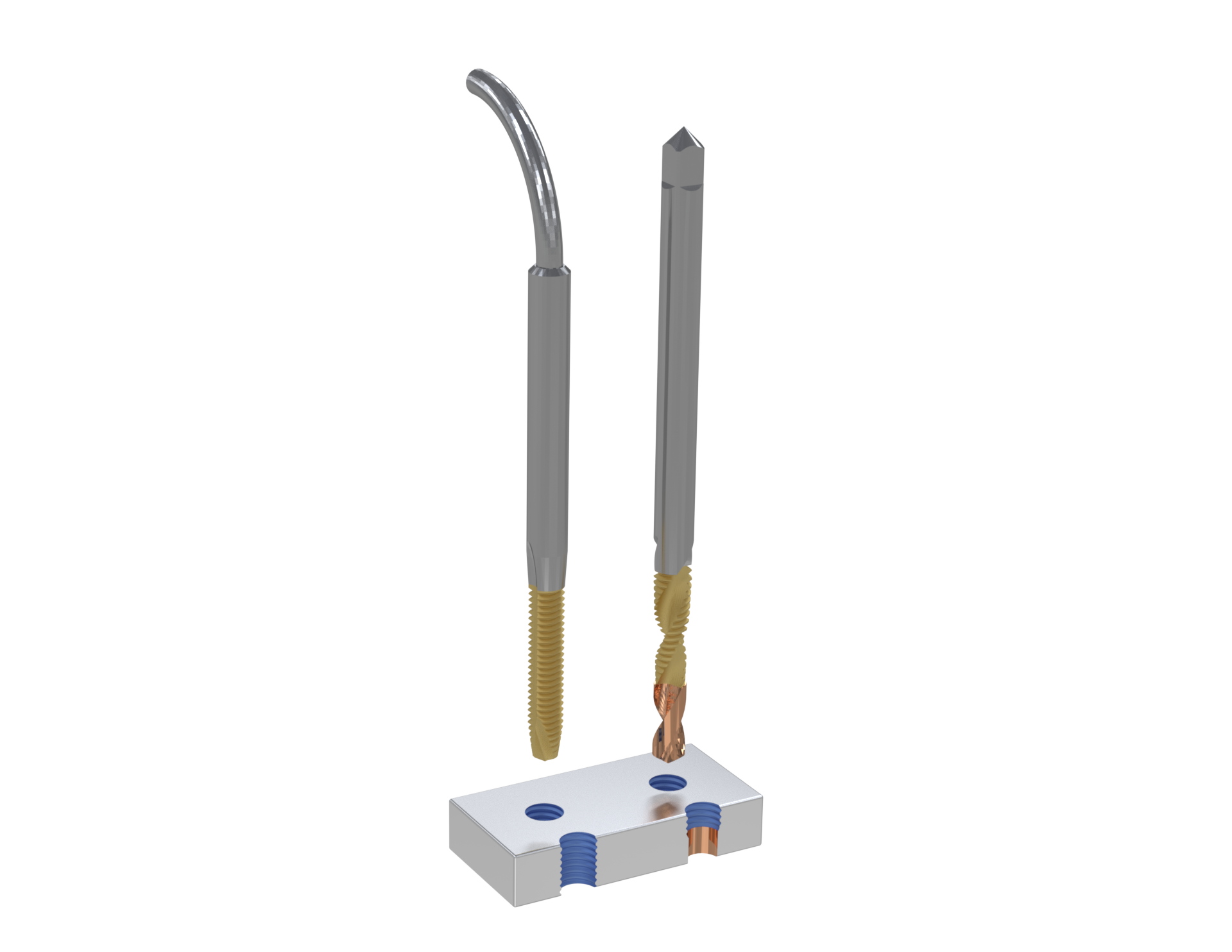

E. Speciale kranen

1. Gebogen schachttappen: Met een gebogen schacht voor toegang tot krappe ruimtes of voor het draadsnijden op moeilijk bereikbare plaatsen.
2. Combinatiekranen: Combineer boren en tappen in één gereedschap, bespaar tijd en verbeter de efficiëntie bij processen met meerdere stappen.

Voordat u met de productie begint, is het essentieel om het ontwerp te valideren met behulp van numerieke analysemethoden zoals eindige-elementenanalyse (FEA) of prototyping. Rapid prototyping-methoden, zoals 3D-printen, maken een praktische beoordeling van de functionaliteit, ergonomie en compatibiliteit van het ontwerp binnen de machine mogelijk. Verfijn het ontwerp indien nodig op basis van feedback van de analyse of het prototype.

De CNC-tapgereedschappen van Baucor zijn met precisie en expertise vervaardigd, wat zorgt voor hoge prestaties, duurzaamheid en betrouwbaarheid. Of u nu standaardtappen of op maat ontworpen oplossingen nodig hebt, wij streven ernaar om gereedschappen te leveren die uw bewerkingsmogelijkheden verbeteren. Neem vandaag nog contact op met Baucor om de perfecte CNC-tap voor uw draadbehoeften te ontwikkelen.
